Watchdog + Otomatik Yeniden Bağlanma ile Endüstriyel Güvenilirlik
Proje Amacı
ESP-IDF'in görev bazlı donanımsal Task Watchdog Timer'ını (TWDT) kullanarak, ana döngü belirli bir süre 'nefes almazsa' (donarsa) cihazı otomatik olarak yeniden başlatmayı; ayrıca WiFi bağlantısı koptuğunda üstel geri çekilmeyle (exponential backoff) otomatik yeniden bağlanmayı öğretir — insansız çalışan sahadaki bir cihazın kendi kendini toparlaması için endüstriyel projelerde standart kabul edilen bir güvenilirlik desenidir. ESP32'nin FreeRTOS çekirdeği, her görevi (task) ayrı ayrı izleyebilen donanım destekli bir watchdog mekanizması sunar. Bu düzeyde bir izleme Arduino Uno'da kurulamaz: Uno'nun donanımsal watchdog'u (WDT) çok daha kaba bir genel zamanlayıcıdır, görev/task kavramı yoktur (bir RTOS çalıştıramaz) ve zaten yeniden bağlanacak bir WiFi bağlantısı da bulunmaz.
Gerekli Malzemeler
- ESP32 DevKit V1 (38 pin)
- Durum LED'i
- 220Ω direnç
- Pasif buzzer
- Breadboard
- Jumper kablolar
Gerekli Kütüphaneler
esp_task_wdt.h, WiFi.h (ikisi de ESP32 core ile gelir, ek kurulum gerekmez).
Pin Bağlantıları
| Bileşen Pini | Bağlantı |
|---|---|
| Durum LED anot (220Ω) | GPIO4 |
| LED katot | GND |
| Buzzer + | GPIO17 |
| Buzzer - | GND |

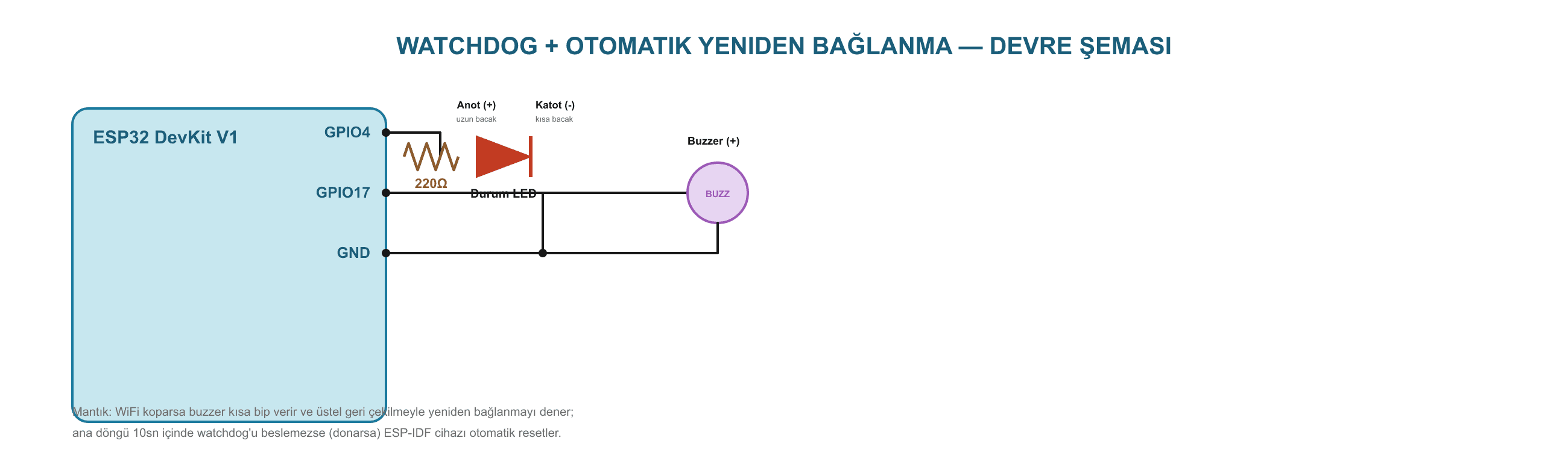

Devre Şeması
ESP32 Kodu
| 1 | #include <WiFi.h> |
| 2 | #include <esp_task_wdt.h> |
| 3 | |
| 4 | const int LED = 4; |
| 5 | const int BUZZER = 17; |
| 6 | const char* ssid = "WIFI_ADINIZ"; |
| 7 | const char* password = "WIFI_SIFRENIZ"; |
| 8 | |
| 9 | #define WDT_SURESI_SN 10 // 10 saniye içinde besleme gelmezse yeniden başlat |
| 10 | |
| 11 | unsigned long sonBaglantiDenemesi = 0; |
| 12 | int denemeSayaci = 0; |
| 13 | |
| 14 | void wifiBaglan() { |
| 15 | Serial.println("WiFi'ye bağlanılıyor..."); |
| 16 | WiFi.begin(ssid, password); |
| 17 | } |
| 18 | |
| 19 | void setup() { |
| 20 | Serial.begin(115200); |
| 21 | pinMode(LED, OUTPUT); |
| 22 | pinMode(BUZZER, OUTPUT); |
| 23 | |
| 24 | // NOT: esp_task_wdt_init(saniye, panik) imzası arduino-esp32 core 2.x |
| 25 | // içindir. Core >= 3.0 (IDF5 tabanlı) bir esp_task_wdt_config_t struct'ı |
| 26 | // bekler ve bu iki parametreli çağrıyla DERLENMEZ — Boards Manager'da |
| 27 | // "esp32" paketiniz 3.x ise Espressif'in güncel esp_task_wdt.h örneğine |
| 28 | // bakıp config struct'ına geçin. |
| 29 | esp_task_wdt_init(WDT_SURESI_SN, true); // true = zaman aşımında panik/reset |
| 30 | esp_task_wdt_add(NULL); // mevcut görevi (loopTask) izlemeye al |
| 31 | |
| 32 | wifiBaglan(); |
| 33 | } |
| 34 | |
| 35 | void loop() { |
| 36 | esp_task_wdt_reset(); // watchdog'u besle — bu satır çağrılmazsa 10sn sonra reset |
| 37 | |
| 38 | if (WiFi.status() != WL_CONNECTED) { |
| 39 | digitalWrite(LED, LOW); |
| 40 | unsigned long simdi = millis(); |
| 41 | unsigned long bekleme = min(30000UL, (unsigned long)(1000UL << min(denemeSayaci, 5))); // üstel geri çekilme, max 30sn |
| 42 | if (simdi - sonBaglantiDenemesi > bekleme) { |
| 43 | sonBaglantiDenemesi = simdi; |
| 44 | denemeSayaci++; |
| 45 | Serial.printf("Yeniden bağlanma denemesi #%d (%.0f sn sonra tekrar)\n", denemeSayaci, bekleme / 1000.0); |
| 46 | tone(BUZZER, 1500, 100); // kısa uyarı sesi |
| 47 | WiFi.disconnect(); |
| 48 | wifiBaglan(); |
| 49 | } |
| 50 | } else { |
| 51 | digitalWrite(LED, HIGH); |
| 52 | denemeSayaci = 0; // bağlantı sağlandı, sayaç sıfırlanır |
| 53 | } |
| 54 | |
| 55 | delay(500); // WDT süresinin (10sn) çok altında, güvenli marj |
| 56 | } |
Çalışma Açıklaması
esp_task_wdt_reset() çağrılmadan geçen süre WDT_SURESI_SN değerini aşarsa ESP-IDF bir panik mesajı basıp cihazı otomatik olarak yeniden başlatır — bu istenen bir davranıştır çünkü aksi halde donan bir cihaz insan müdahalesi olmadan asla kendini toparlayamaz. Üstel geri çekilme (exponential backoff) stratejisi, hatalı veya geçici olarak erişilemeyen bir ağa saniyede onlarca bağlanma denemesi yaparak hem router'ı hem enerjiyi boşa harcamayı önler; bu, pil ile çalışan cihazlarda özellikle önemlidir.
Test Bilgisi
Kodu yükleyip Seri Monitör'de (115200 baud) bağlantı loglarını izleyin. Router'ı geçici olarak kapatıp açarak bağlantı kopmasını simüle edin; LED sönmeli, buzzer kısa bip vermeli ve artan bekleme süreleriyle (1sn, 2sn, 4sn... en fazla 30sn) yeniden bağlanmayı denemeli. Watchdog'u gerçekten test etmek için loop() içine bilinçli bir 'while(true);' sonsuz döngüsü ekleyip cihazın 10 saniye sonra otomatik olarak resetlendiğini doğrulayın (testten sonra bu satırı mutlaka kaldırın, aksi halde cihaz sürekli açılış-kapanış döngüsüne girer).
Olası Sorunlar ve Çözümleri
'esp_task_wdt_init' çağrısı derlenmiyorsa (parametre sayısı/tipi uyuşmazlığı hatası): Boards Manager'daki 'esp32' paketiniz 3.x sürümündedir, bu core'da fonksiyon iki parametre yerine bir esp_task_wdt_config_t struct'ı alır — ya paketi 2.0.x'e düşürün ya da güncel imzaya uyarlayın. Cihaz sürekli beklenmedik şekilde resetleniyorsa (brown-out): WiFi bağlantı anındaki ani akım çekişi USB gücünün yetersiz kalmasına neden olabilir, harici 5V/1A (veya daha güçlü) bir adaptör deneyin ve Seri Monitör'de 'Brownout detector was triggered' mesajının görünüp görünmediğini kontrol edin. Watchdog hiç tetiklenmiyorsa: esp_task_wdt_add(NULL) çağrısının setup() içinde, mevcut görev (loopTask) bağlamında yapıldığından emin olun. Sürekli 'reconnecting' döngüsüne giriyorsa: SSID/şifrenin doğru girildiğinden ve ağın 2.4GHz olduğundan emin olun, ayrıca router'ın MAC filtreleme gibi bir kısıtlama uygulamadığını kontrol edin.
Alternatif Çözümler
Tek görev yerine xTaskCreate ile ayrı bir 'sensör' görevi de watchdog'a eklenip (esp_task_wdt_add) her ikisi bağımsız olarak izlenebilir, böylece hangi görevin donduğu ayrı ayrı tespit edilebilir. Kalıcı bir hata sayacı RTC memory'de (deep sleep'e dayanıklı, bkz. proje #07) tutularak 'art arda N kez reset olursa fabrika ayarlarına dön' gibi kendi kendini onaran bir mantık eklenebilir. Yerel buzzer/LED bildirimine ek olarak bir MQTT 'last will' mesajıyla, cihaz beklenmedik şekilde koparsa uzak bir sunucuya/dashboard'a otomatik bildirim gönderilebilir.
