OTA Kablosuz Firmware Güncelleme Sistemi
Proje Amacı
ESP32'nin dahili çift OTA (Over-The-Air) flash partisyon şemasını kullanarak, sahaya kurulmuş bir cihaza tekrar USB kablosu takmadan tamamen kablosuz şekilde yeni firmware yüklemeyi öğretir — özellikle tavana, duvara veya erişimi zor bir noktaya monte edilmiş onlarca cihazı yönetirken zaman ve emek kazandıran pratik bir yetenektir. ESP32'nin flash belleği kalkınma sırasında bir 'factory' bölümü ile iki ayrı OTA partisyonuna bölünebilir; cihaz yeni kodu ağdan indirip o an boş olan partisyona yazar, bütünlük kontrolünden geçerse oradan açılış yapar ve önceki çalışan sürüm otomatik olarak yedek konumunda kalır, böylece yarım kalan veya bozuk bir güncelleme cihazı kullanılamaz hale getirmez. Bu iki katmanlı flash mimarisi ESP32'ye özgüdür: Arduino Uno'nun ATmega328P'sinde toplam flash belleği zaten 32KB'dir ve sketch kodunun kendisi bu alanın büyük bölümünü kapladığından ikinci bir tam firmware kopyasına yer kalmaz; kartta WiFi donanımı da bulunmadığından ağ üzerinden güncelleme almak zaten söz konusu değildir.
Gerekli Malzemeler
- ESP32 DevKit V1 (38 pin)
- Durum LED'i
- 220Ω direnç
- Breadboard
- Jumper kablolar
- USB kablo (yalnızca ilk yükleme için)
Gerekli Kütüphaneler
WiFi.h, ArduinoOTA.h (ikisi de ESP32 Arduino core ile birlikte gelir, ek kurulum gerekmez). Arduino IDE'de 'Kartlar Yöneticisi'nden esp32 board paketi güncel olmalı (>= 2.0.x).
Pin Bağlantıları
| Bileşen Pini | Bağlantı |
|---|---|
| Durum LED anot (220Ω üzerinden) | GPIO4 |
| LED katot | GND |

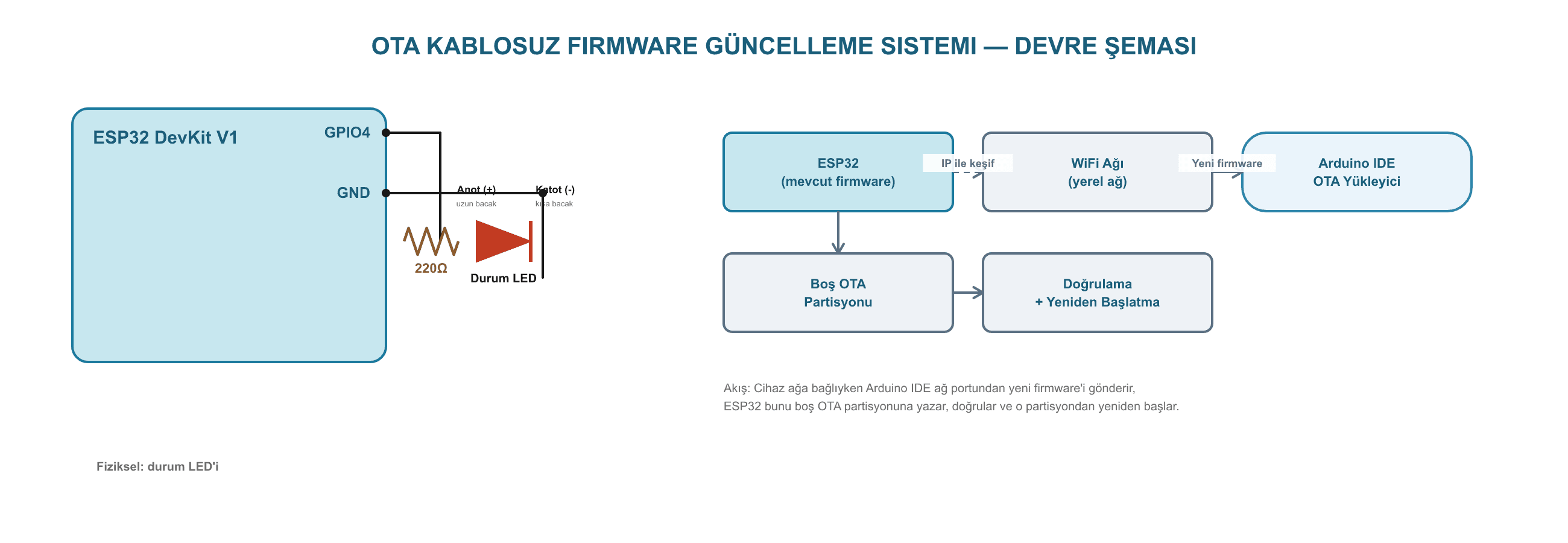

Devre Şeması
ESP32 Kodu
| 1 | #include <WiFi.h> |
| 2 | #include <ArduinoOTA.h> |
| 3 | |
| 4 | const char* ssid = "WIFI_ADINIZ"; |
| 5 | const char* password = "WIFI_SIFRENIZ"; |
| 6 | const int LED = 4; |
| 7 | |
| 8 | void setup() { |
| 9 | Serial.begin(115200); |
| 10 | pinMode(LED, OUTPUT); |
| 11 | |
| 12 | WiFi.mode(WIFI_STA); |
| 13 | WiFi.begin(ssid, password); |
| 14 | Serial.print("WiFi'ye bağlanıyor"); |
| 15 | while (WiFi.status() != WL_CONNECTED) { |
| 16 | delay(400); |
| 17 | Serial.print("."); |
| 18 | digitalWrite(LED, !digitalRead(LED)); // bağlanana kadar LED yanıp söner |
| 19 | } |
| 20 | Serial.println("\nBağlandı: " + WiFi.localIP().toString()); |
| 21 | digitalWrite(LED, HIGH); // sabit yanma = ağa bağlı ve OTA'ya hazır |
| 22 | |
| 23 | ArduinoOTA.setHostname("esp32-ota-cihaz"); |
| 24 | |
| 25 | ArduinoOTA.onStart([]() { |
| 26 | String tur = (ArduinoOTA.getCommand() == U_FLASH) ? "firmware" : "dosya sistemi"; |
| 27 | Serial.println("OTA güncelleme başladı: " + tur); |
| 28 | }); |
| 29 | ArduinoOTA.onEnd([]() { |
| 30 | Serial.println("\nOTA güncelleme tamamlandı, yeniden başlatılıyor."); |
| 31 | }); |
| 32 | ArduinoOTA.onProgress([](unsigned int islenen, unsigned int toplam) { |
| 33 | Serial.printf("İlerleme: %u%%\r", (islenen / (toplam / 100))); |
| 34 | }); |
| 35 | ArduinoOTA.onError([](ota_error_t hata) { |
| 36 | Serial.printf("OTA Hatası[%u]: ", hata); |
| 37 | if (hata == OTA_AUTH_ERROR) Serial.println("Kimlik doğrulama başarısız"); |
| 38 | else if (hata == OTA_BEGIN_ERROR) Serial.println("Başlatma başarısız (yetersiz alan?)"); |
| 39 | else if (hata == OTA_CONNECT_ERROR) Serial.println("Bağlantı hatası"); |
| 40 | else if (hata == OTA_RECEIVE_ERROR) Serial.println("Alım hatası"); |
| 41 | else if (hata == OTA_END_ERROR) Serial.println("Sonlandırma hatası"); |
| 42 | }); |
| 43 | |
| 44 | ArduinoOTA.begin(); |
| 45 | Serial.println("OTA hazır. Arduino IDE > Port menüsünden ağ üzerinden görünecek."); |
| 46 | } |
| 47 | |
| 48 | void loop() { |
| 49 | ArduinoOTA.handle(); // her döngüde çağrılmalı, aksi halde OTA isteklerini yakalayamaz |
| 50 | } |
Çalışma Açıklaması
OTA yalnızca cihaz zaten çalışır durumda ve ağa bağlıyken işe yarar; hiç firmware yüklenmemiş yepyeni bir karta yapılan İLK yükleme her zaman USB ile yapılmalıdır — OTA bir ilk kurulum yöntemi değil, mevcut bir cihazı güncelleme yöntemidir. ArduinoOTA.handle() fonksiyonu loop() içinde sık ve bloklamadan çağrılmalıdır; loop() içine delay(5000) gibi uzun bekleme süreleri eklemek gelen OTA isteğinin zamanında yakalanamamasına ve güncellemenin başarısız olmasına yol açabilir. Sahada birden fazla cihaz varsa, her birine seri numarasını içeren benzersiz bir hostname vermek doğru cihazı seçmeyi kolaylaştırır.
Test Bilgisi
İlk yüklemeyi her zaman USB ile yapın ve Seri Monitör'den (115200 baud) cihazın aldığı IP adresini not edin — bu, ağ üzerinden görülebilirliğin ilk kanıtıdır. Ardından Arduino IDE'yi kapatıp yeniden açın; Araçlar > Port menüsünde artık 'esp32-ota-cihaz' adında ağ tabanlı bir port görünmelidir (mDNS/Bonjour üzerinden reklamı yapılır). Kodda küçük, gözle görülür bir değişiklik yapın (örn. LED yanıp sönme hızını değiştirin) ve bu ağ portunu seçip yükleyin; ilerleme yüzdesinin Seri Monitör'de arttığını, güncellemenin sorunsuz tamamlanıp cihazın otomatik yeniden başladığını ve yeni davranışın devreye girdiğini doğrulayın.
Olası Sorunlar ve Çözümleri
OTA portu Arduino IDE'de görünmüyorsa: önce bilgisayar ve ESP32'nin gerçekten aynı WiFi ağında olduğunu doğrulayın — kurumsal/misafir ağlarda uygulanan cihaz izolasyonu (AP isolation) mDNS reklamının bilgisayara ulaşmasını engelleyebilir; bu durumda IP adresini elle Arduino IDE'ye girmek de işe yarar. 'OTA_BEGIN_ERROR' hatası alıyorsanız: yeni firmware mevcut partisyon boyutuna sığmıyor demektir, Tools > Partition Scheme menüsünden 'Minimal SPIFFS' gibi uygulamaya daha fazla alan ayıran bir şema seçin. Güncelleme %100'e yaklaşıp aniden kopuyorsa: WiFi sinyali zayıf olabilir veya router güç tasarrufu modunda istemciyi geçici uykuya alıyor olabilir; cihazı router'a yakın tutarak veya router'ın güç tasarrufu ayarını kapatarak sorunu giderin.
Alternatif Çözümler
Üretim cihazlarında ArduinoOTA.setPassword() ile bir kimlik doğrulama şifresi eklemek neredeyse zorunlu sayılmalıdır, aksi halde aynı ağdaki herkes cihaza yeni firmware yükleyebilir. Yerel ağ sınırını aşıp internet üzerinden güncelleme yapmak isteyenler için HTTP/HTTPS tabanlı 'web güncelleme' (ESP32 HTTPUpdate kütüphanesi) daha uygun bir seçenektir, çünkü ArduinoOTA aynı yerel ağ segmentiyle sınırlıdır. Başarısız veya yarım kalan güncellemelerde otomatik olarak önceki çalışan sürüme dönebilmek için esp_ota_mark_app_valid_cancel_rollback() ile 'yeni sürüm birkaç dakika sorunsuz çalışmazsa otomatik eski sürüme dön' mantığı (self-test + rollback) eklemek, sahadaki cihazların hatalı bir güncellemeyle kalıcı olarak devre dışı kalmasını önler.
