SPIFFS/LittleFS ile Dahili Dosya Sisteminden Web Üzerinden Medya Streaming
Proje Amacı
ESP32'nin 4MB'lık dahili flash belleğinin bir kısmını LittleFS dosya sistemi olarak bölümleyip, içine yüklenen bir ses veya görüntü dosyasını WiFi üzerinden HTTP ile parça parça (chunked) akış olarak tarayıcıya sunmayı öğretir — harici bir SD kart olmadan, cihazın kendi hafızasından medya sunumu yapılabilmesini sağlar. ESP32'nin yeterli dahili flash'ı LittleFS gibi gerçek bir dosya sistemi partisyonuna ayırabilir ve WiFi ile bu dosyaları HTTP response olarak akıtabilecek bir ağ yığınına sahiptir. Bu senaryo Arduino Uno'da kurulamaz: toplam 32KB flash zaten sketch koduna gittiğinden bir medya dosyası bir yana, birkaç kilobaytlık bir metin dosyası için bile dosya sistemi partisyonu ayıracak yer kalmaz; WiFi de bulunmadığından zaten akıtacak bir ağ arayüzü de yoktur.
Gerekli Malzemeler
- ESP32 DevKit V1 (38 pin)
- Durum LED'i
- 220Ω direnç
- Breadboard
- Jumper kablolar
- USB kablo (dosya yüklemek için)
Gerekli Kütüphaneler
LittleFS.h (ESP32 core >= 2.0.0 ile gelir, ek kurulum gerekmez). Arduino IDE için 'ESP32 Sketch Data Upload' eklentisi (dosyaları /data klasöründen LittleFS'e yüklemek için) veya PlatformIO'nun dahili 'Upload Filesystem Image' komutu.
Pin Bağlantıları
| Bileşen Pini | Bağlantı |
|---|---|
| Durum LED anot (220Ω) | GPIO4 |
| LED katot | GND |

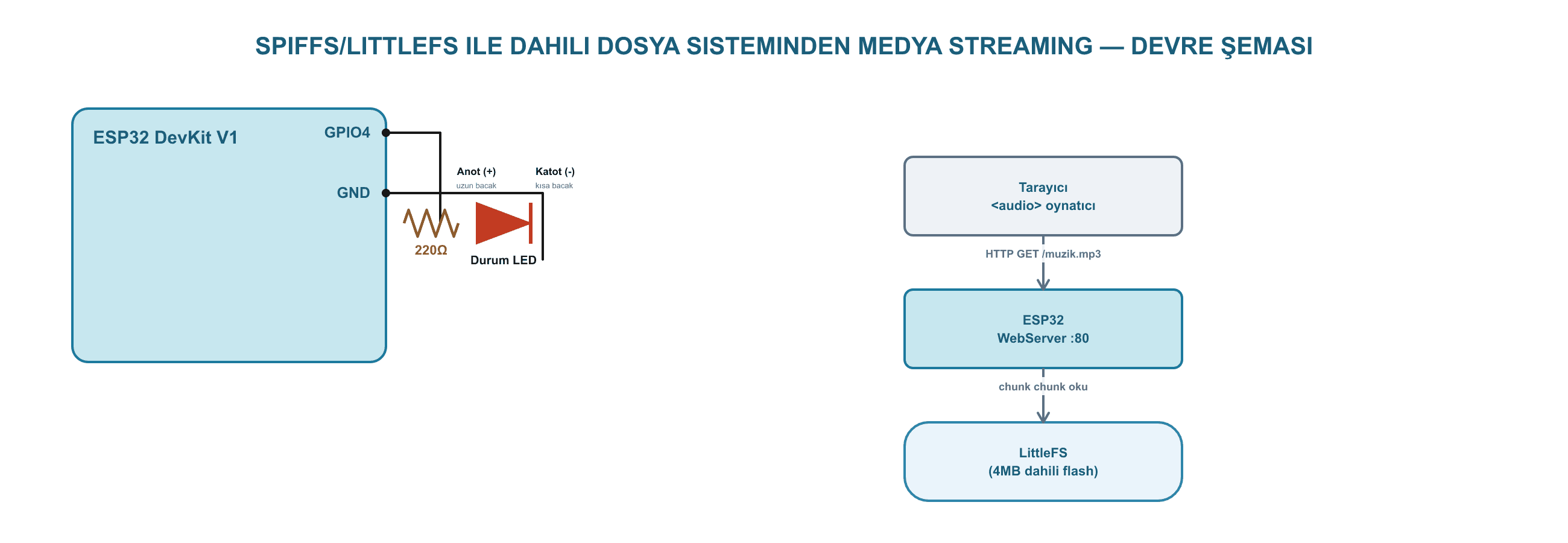

Devre Şeması
ESP32 Kodu
| 1 | #include <WiFi.h> |
| 2 | #include <LittleFS.h> |
| 3 | #include <WebServer.h> |
| 4 | |
| 5 | const char* ssid = "WIFI_ADINIZ"; |
| 6 | const char* password = "WIFI_SIFRENIZ"; |
| 7 | const int LED = 4; |
| 8 | |
| 9 | WebServer server(80); |
| 10 | |
| 11 | void medyaAkisiVer() { |
| 12 | String dosyaAdi = "/muzik.mp3"; // önceden LittleFS'e yüklenmiş olmalı |
| 13 | if (!LittleFS.exists(dosyaAdi)) { |
| 14 | server.send(404, "text/plain", "Dosya bulunamadi. Once LittleFS'e /muzik.mp3 yukleyin."); |
| 15 | return; |
| 16 | } |
| 17 | File dosya = LittleFS.open(dosyaAdi, "r"); |
| 18 | server.sendHeader("Content-Disposition", "inline; filename=muzik.mp3"); |
| 19 | server.streamFile(dosya, "audio/mpeg"); // parça parça (chunked) akış, tüm dosyayı RAM'e yüklemez |
| 20 | dosya.close(); |
| 21 | } |
| 22 | |
| 23 | void anaSayfa() { |
| 24 | String html = "<html><body style='font-family:sans-serif;text-align:center;padding-top:40px'>"; |
| 25 | html += "<h2>DevreAI Dahili Medya Sunucusu</h2>"; |
| 26 | html += "<audio controls src='/muzik.mp3' style='width:80%'></audio>"; |
| 27 | html += "</body></html>"; |
| 28 | server.send(200, "text/html", html); |
| 29 | } |
| 30 | |
| 31 | void setup() { |
| 32 | Serial.begin(115200); |
| 33 | pinMode(LED, OUTPUT); |
| 34 | |
| 35 | if (!LittleFS.begin(true)) { // true: dosya sistemi bozuksa otomatik formatla |
| 36 | Serial.println("LittleFS başlatılamadı!"); |
| 37 | return; |
| 38 | } |
| 39 | Serial.printf("LittleFS hazır. Toplam: %u KB, Kullanılan: %u KB\n", |
| 40 | LittleFS.totalBytes() / 1024, LittleFS.usedBytes() / 1024); |
| 41 | |
| 42 | WiFi.begin(ssid, password); |
| 43 | while (WiFi.status() != WL_CONNECTED) { delay(400); Serial.print("."); } |
| 44 | Serial.println("\nBağlandı: " + WiFi.localIP().toString()); |
| 45 | digitalWrite(LED, HIGH); |
| 46 | |
| 47 | server.on("/", anaSayfa); |
| 48 | server.on("/muzik.mp3", medyaAkisiVer); |
| 49 | server.begin(); |
| 50 | } |
| 51 | |
| 52 | void loop() { |
| 53 | server.handleClient(); |
| 54 | } |
Çalışma Açıklaması
server.streamFile() dosyayı tamamen RAM'e yüklemez, parça parça (chunk chunk) okuyup gönderir — bu sayede birkaç yüz KB'lık bir dosya bile ESP32'nin sınırlı RAM'ini taşırmadan akıtılabilir. LittleFS.begin(true) parametresi ilk kullanımda dosya sistemini otomatik formatlar; halihazırda veri varsa bu adım atlanır, sadece bozuk veya hiç formatlanmamış flash'ta devreye girer.
Test Bilgisi
Arduino IDE'de 'ESP32 Sketch Data Upload' eklentisiyle (veya PlatformIO ile) proje klasöründeki /data/muzik.mp3 dosyasını LittleFS'e yükleyin (küçük, birkaç yüz KB'lık bir dosyayla test edin, 4MB flash'ın büyük kısmı zaten koda ayrılmıştır). Kodu yükleyip Seri Monitör'den IP'yi alın, tarayıcıdan bu IP'ye gidin; sayfadaki oynatıcıdan müzik kesintisiz çalmalı, ileri/geri sarma da (tarayıcının HTTP Range desteğiyle) sorunsuz çalışmalı.
Olası Sorunlar ve Çözümleri
'Dosya bulunamadi' hatası: dosyanın gerçekten LittleFS'e yüklendiğinden emin olun (Sketch Data Upload çalıştırıldıktan sonra Seri Monitör'deki 'Kullanılan KB' değerinin arttığını kontrol edin). Yükleme aracı flash'a yazamıyorsa: Tools > Partition Scheme'de yeterli SPIFFS/LittleFS alanı ayıran bir şema ('Default 4MB with spiffs' gibi) seçili olduğundan emin olun. Ses tarayıcıda takılıyorsa: dosya boyutunun makul (birkaç MB'ın altında) olduğundan ve aynı anda başka bir istemcinin aynı dosyayı çekmediğinden emin olun, WebServer sınıfı tek seferde tek isteği rahat işler.
Alternatif Çözümler
Tek dosya yerine LittleFS.open('/', 'r') ile dizin listeleme yapılıp, yüklenen tüm medya dosyalarını gösteren dinamik bir oynatma listesi (playlist) sayfası oluşturulabilir. Sabit kodlanmış dosya adı yerine bir HTTP POST endpoint'i eklenerek tarayıcıdan doğrudan dosya yükleme (upload) özelliği eklenebilir. LittleFS yerine proje #18'deki gibi harici bir SD kart kullanılarak çok daha büyük medya kütüphaneleri (GB seviyesinde) desteklenebilir.
