Deep Sleep + RTC Memory ile Aylarca Pil Ömürlü Sensör İstasyonu
Proje Amacı
ESP32'yi çoğu zaman µA (mikroamper) seviyesinde akım çeken 'deep sleep' modunda tutup, sadece belirli aralıklarla uyanarak sensör okuyup WiFi ile veri gönderdikten sonra tekrar uyutmayı öğretir — bu tek teknik, pille çalışan bir sensörün ömrünü günlerden aylara çıkarabilecek kadar etkilidir. RTC memory (RTC_DATA_ATTR) ana işlemci ve RAM kapansa bile belirli veriyi (örneğin bir okuma sayacını) korur, böylece cihaz her uyanışta kaldığı yerden devam edebilir. Bu düzeydeki enerji verimliliği Arduino Uno'da yakalanamaz: kartın kendi USB-seri çipi ve gerilim regülatörü sürekli mA seviyesinde akım çeker (en 'derin' Uno uykusu bile ESP32 deep sleep'inin binlerce katı akım harcar) ve Uno'nun ana işlemcisi kapandığında hayatta kalan bir RTC memory kavramı da bulunmaz.
Gerekli Malzemeler
- ESP32 DevKit V1 (38 pin)
- DHT22 sıcaklık/nem sensörü
- 10kΩ direnç (pull-up)
- 18650 Li-ion pil + tutucu (veya güç ölçüm için USB ampermetre)
- Breadboard
- Jumper kablolar
Gerekli Kütüphaneler
esp_sleep.h, WiFi.h, driver/rtc_io.h (hepsi ESP32 core ile gelir). DHT sensor library (Adafruit, >= 1.4.4).
Pin Bağlantıları
| Bileşen Pini | Bağlantı |
|---|---|
| DHT22 VCC | 3V3 |
| DHT22 GND | GND |
| DHT22 DATA (10kΩ pull-up ile 3V3'e) | GPIO27 |

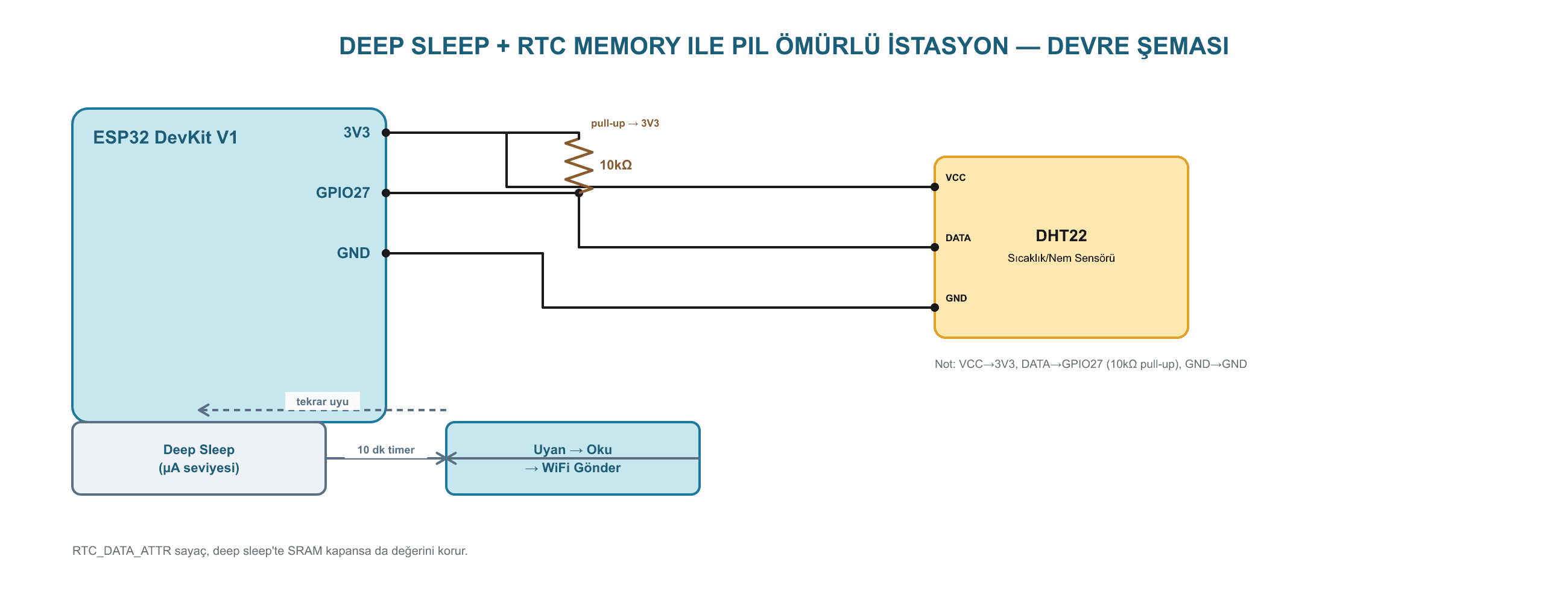

Devre Şeması
ESP32 Kodu
| 1 | #include <WiFi.h> |
| 2 | #include <DHT.h> |
| 3 | |
| 4 | #define DHTPIN 27 |
| 5 | #define DHTTYPE DHT22 |
| 6 | #define UYKU_SURESI_SN 600 // 10 dakikada bir uyan (üretimde 1800-3600 sn tipik) |
| 7 | |
| 8 | DHT dht(DHTPIN, DHTTYPE); |
| 9 | |
| 10 | // RTC_DATA_ATTR: deep sleep'te SRAM kapansa da bu değişken RTC belleğinde |
| 11 | // korunur, cihaz uyandığında kaldığı yerden devam eder. |
| 12 | RTC_DATA_ATTR int uyanmaSayaci = 0; |
| 13 | |
| 14 | const char* ssid = "WIFI_ADINIZ"; |
| 15 | const char* password = "WIFI_SIFRENIZ"; |
| 16 | |
| 17 | void veriGonderVeUyu() { |
| 18 | dht.begin(); |
| 19 | delay(2000); // DHT22'nin ilk okuma için ısınma süresi |
| 20 | float sicaklik = dht.readTemperature(); |
| 21 | float nem = dht.readHumidity(); |
| 22 | |
| 23 | if (!isnan(sicaklik) && !isnan(nem)) { |
| 24 | WiFi.begin(ssid, password); |
| 25 | unsigned long baslangic = millis(); |
| 26 | while (WiFi.status() != WL_CONNECTED && millis() - baslangic < 10000) delay(200); |
| 27 | |
| 28 | if (WiFi.status() == WL_CONNECTED) { |
| 29 | // Burada gerçek projede HTTP POST / MQTT publish yapılır. |
| 30 | Serial.printf("Gönderildi -> Sicaklik: %.1f Nem: %.1f (uyanma #%d)\n", |
| 31 | sicaklik, nem, uyanmaSayaci); |
| 32 | WiFi.disconnect(true); |
| 33 | } else { |
| 34 | Serial.println("WiFi zaman aşımı, veri gönderilemedi."); |
| 35 | } |
| 36 | } else { |
| 37 | Serial.println("DHT22 okunamadı."); |
| 38 | } |
| 39 | |
| 40 | uyanmaSayaci++; |
| 41 | Serial.printf("Deep sleep'e geçiliyor (%d saniye)...\n", UYKU_SURESI_SN); |
| 42 | Serial.flush(); |
| 43 | esp_sleep_enable_timer_wakeup((uint64_t)UYKU_SURESI_SN * 1000000ULL); // mikrosaniye cinsinden |
| 44 | esp_deep_sleep_start(); // bu satırdan sonrası ÇALIŞMAZ, cihaz kapanıp yeniden başlar gibi uyanır |
| 45 | } |
| 46 | |
| 47 | void setup() { |
| 48 | Serial.begin(115200); |
| 49 | delay(200); |
| 50 | Serial.printf("Uyanma nedeni kontrol ediliyor... (toplam uyanma: %d)\n", uyanmaSayaci); |
| 51 | veriGonderVeUyu(); |
| 52 | } |
| 53 | |
| 54 | void loop() { |
| 55 | // Deep sleep sonrası her uyanışta setup() baştan çalıştığı için loop() |
| 56 | // asla çalışmaz — bu normaldir ve enerji tasarrufunun bir parçasıdır. |
| 57 | } |
Çalışma Açıklaması
esp_deep_sleep_start() çağrıldıktan sonraki hiçbir kod çalışmaz — cihaz donanımsal olarak kapanıp timer dolunca setup()'tan yeniden başlar, loop()'a hiç girmez; bu ESP32'nin deep sleep mimarisinin doğal ve beklenen bir sonucudur. Gerçek pil ömrü hesaplanırken DHT22'nin kendi bekleme akımı (tipik 1-2mA, bazı ucuz klonlarda daha yüksek) toplam tüketime eklenmelidir; en uzun pil ömrü için sensörü de bir MOSFET veya röle ile sadece uyanma anında beslemek (yük anahtarlama) önerilir.
Test Bilgisi
USB ampermetre veya multimetre ile pil hattındaki akımı ölçün: aktif okuma/gönderim anında birkaç yüz mA, deep sleep sırasında ise 10-150µA aralığında olmalı (DHT22 gibi harici sensörlerin kendi bekleme akımı toplam tüketimi biraz artırabilir). Seri Monitör'de her 10 dakikada bir 'uyanma #N' sayısının arttığını doğrulayın; RESET düğmesine basmadan cihazı uzun süre bekletin, sayaç RTC memory sayesinde sıfırlanmamalı (sadece elektriği tamamen kesip yeniden vermek sayacı sıfırlar) — bu, deep sleep ile normal reset arasındaki temel farkı gözle görmenizi sağlar.
Olası Sorunlar ve Çözümleri
Cihaz her uyanışta WiFi'ye bağlanamıyorsa (zaman aşımı): router'ın DHCP kiralama süresini kontrol edin, sık bağlanıp kopan cihazlar bazı router'larda geçici olarak yavaşlatılabilir; statik IP kullanmak bağlanma süresini gözle görülür şekilde kısaltır. Pil beklenenden çok daha hızlı bitiyorsa: DHT22 gibi sensörlerin uyku sırasında da güç çektiğini unutmayın, harici bir P-MOSFET ile sensörün VCC hattını tamamen kesin. Uyanma sayacı her seferinde sıfırlanıyorsa: RTC_DATA_ATTR değişkeninin global scope'ta tanımlandığından ve cihazın gerçekten deep sleep'ten (Reset düğmesi veya elektrik kesintisiyle değil) uyandığından emin olun.
Alternatif Çözümler
Zamanlayıcı yerine veya yanında esp_sleep_enable_ext0_wakeup() ile harici bir butona basıldığında da anlık uyanma eklenebilir, örneğin bir acil durum bildirimi için. Her uyanışta WiFi'ye tam bağlanmak yerine ESP-NOW (proje #09) kullanmak, bağlantı kurma süresini ve dolayısıyla toplam enerji tüketimini önemli ölçüde azaltır. Güneş paneli ve bir şarj kontrolcüsü (örn. TP4056) eklenerek, hiç pil değiştirmeden yıllarca çalışabilen tamamen bağımsız bir istasyon kurulabilir.
