Bluetooth Classic A2DP ile Kablosuz Ses Akışı Alıcısı
Proje Amacı
ESP32'yi bir Bluetooth hoparlör gibi davranan A2DP (Advanced Audio Distribution Profile) alıcısına dönüştürüp, telefondan gelen kablosuz ses akışını I2S dijital ses arayüzü üzerinden bir harici DAC/amplifikatöre aktarmayı öğretir. ESP32'nin dahili Bluetooth Classic (BR/EDR) radyosu A2DP profilini donanımsal olarak destekler ve I2S çevre birimi, gelen ses verisini örnekleme hatası olmadan gerçek zamanlı olarak harici bir DAC'a aktarabilir. Bu ses akışı Arduino Uno'da işlenemez: ne Bluetooth Classic radyosu ne de I2S çevre birimi bulunur; Uno'nun tek ses çıkışı seçeneği tone() ile basit kare dalga üretmektir, gerçek zamanlı bir ses akışını işleyemez.
Gerekli Malzemeler
- ESP32 DevKit V1 (38 pin)
- PCM5102 I2S DAC modülü (veya MAX98357A I2S amplifikatör)
- Küçük hoparlör (MAX98357A kullanılıyorsa doğrudan, PCM5102 kullanılıyorsa aktif hoparlör/kulaklık)
- Breadboard
- Jumper kablolar
Gerekli Kütüphaneler
ESP32-A2DP by pschatzmann (Library Manager'dan kurulabilir, sürüm >= 1.7). BluetoothA2DPSink sınıfı I2S çıkışını otomatik yönetir, ayrı bir I2S kütüphanesi gerekmez.
Pin Bağlantıları
| Bileşen Pini | Bağlantı |
|---|---|
| I2S BCLK | GPIO26 |
| I2S LRC (WS) | GPIO25 |
| I2S DIN (DOUT) | GPIO22 |
| DAC/Amplifikatör VCC | 5V (VIN) |
| DAC/Amplifikatör GND | GND |

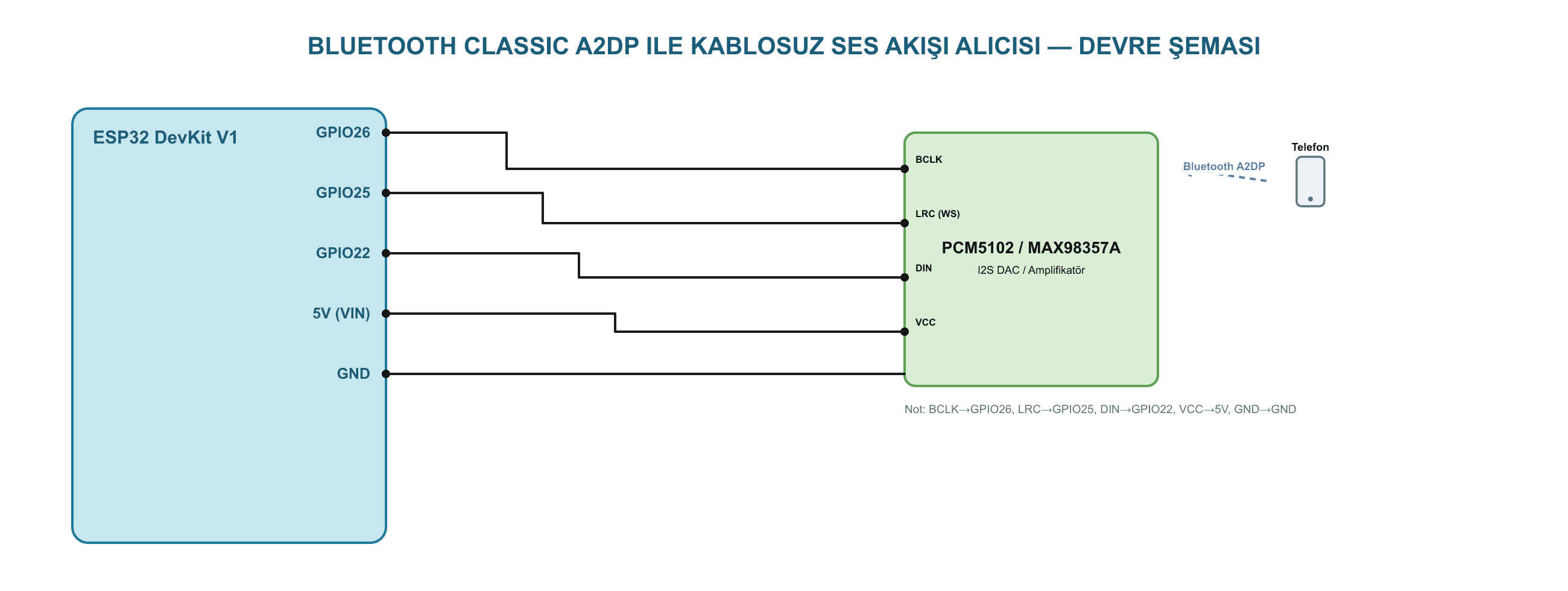

Devre Şeması
ESP32 Kodu
| 1 | #include <BluetoothA2DPSink.h> |
| 2 | |
| 3 | BluetoothA2DPSink a2dpAlici; |
| 4 | |
| 5 | void sarkiBilgisiDegisti(const uint8_t* veri, uint32_t uzunluk) { |
| 6 | Serial.println("Şarkı meta verisi güncellendi."); |
| 7 | } |
| 8 | |
| 9 | void setup() { |
| 10 | Serial.begin(115200); |
| 11 | |
| 12 | i2s_pin_config_t i2sPinleri = { |
| 13 | .bck_io_num = 26, |
| 14 | .ws_io_num = 25, |
| 15 | .data_out_num = 22, |
| 16 | .data_in_num = I2S_PIN_NO_CHANGE |
| 17 | }; |
| 18 | a2dpAlici.set_pin_config(i2sPinleri); |
| 19 | |
| 20 | a2dpAlici.set_avrc_metadata_callback(sarkiBilgisiDegisti); |
| 21 | a2dpAlici.start("DevreAI-Hoparlor"); // telefonun Bluetooth listesinde görünecek isim |
| 22 | |
| 23 | Serial.println("Bluetooth A2DP alıcı hazır. Telefonunuzdan 'DevreAI-Hoparlor'a bağlanın."); |
| 24 | } |
| 25 | |
| 26 | void loop() { |
| 27 | delay(1000); // ses işleme tamamen kütüphane içinde arka planda (ayrı görevde) yürütülür |
| 28 | } |
Çalışma Açıklaması
ESP32-A2DP kütüphanesi Bluetooth Classic (BR/EDR) kullanır, BLE (proje #12'deki) ile karıştırılmamalıdır — ikisi aynı anda çalışabilir ama ayrı stack'lerdir ve toplam RAM kullanımı yüksektir. MAX98357A kullanıyorsanız DAC'a ek olarak dahili amplifikatör içerdiği için hoparlörü doğrudan sürebilir; PCM5102 ise sadece analog çıkış verir, bu durumda ayrı bir amplifikatör veya aktif hoparlör/kulaklık gerekir.
Test Bilgisi
Kodu yükleyin, telefonunuzun Bluetooth ayarlarından 'DevreAI-Hoparlor' cihazını bulup eşleştirin (ses cihazı olarak). Herhangi bir müzik veya video uygulamasından ses çalın; DAC/amplifikatöre bağlı hoparlörden net, kesintisiz ses duyulmalı. Telefonda ses seviyesini değiştirip hoparlör çıkışının buna göre değiştiğini doğrulayın; ayrıca telefonu farklı odalara götürerek Bluetooth'un tipik menzil sınırını (yaklaşık 10 metre) gözlemleyebilirsiniz.
Olası Sorunlar ve Çözümleri
Ses hiç gelmiyor ama Bluetooth bağlandıysa: I2S pin numaralarının (26/25/22) DAC modülünüzün BCK/LRCK/DIN etiketleriyle doğru eşleştiğinden emin olun, modüle göre etiketler değişebilir. Ses kesik kesik veya cızırtılı geliyorsa: ESP32'nin WiFi'si de aktifse (bu projede kullanılmıyor ama başka kodla birleştirilirse) Bluetooth ile radyo zaman paylaşımı ses kalitesini düşürebilir, mümkünse WiFi.mode(WIFI_OFF) ekleyin. Telefon cihazı Bluetooth listesinde hiç göstermiyorsa: BluetoothA2DPSink kütüphanesinin ESP32 core'un Bluetooth Classic desteğini gerektirdiğini ve bunun bazı 'sadece BLE' partition şemalarıyla çakışabileceğini kontrol edin, 'Default' partition şemasını deneyin.
Alternatif Çözümler
set_avrc_metadata_callback ile şarkı adı ve sanatçı bilgisi alınıp bir OLED ekranda (proje #10'daki gibi) gösterilebilir. a2dpAlici.set_volume() ile yazılımsal ses seviyesi kontrolü eklenip fiziksel bir potansiyometre veya buton ile ayarlanabilir hale getirilebilir. A2DP sink yerine A2DP source moduna geçilerek ESP32'nin kendisi bir ses kaynağından (örn. SD karttan) telefona veya hoparlöre kablosuz müzik göndermesi sağlanabilir.
