Joystick Kontrollü Robot Kol
Proje Amacı
2 eksenli bir joystick ile 2-3 servo motoru kontrol ederek basit bir robot kolun omuz/dirsek/tutucu eklemlerini yönlendirir; joystick'in X/Y eksenleri doğrudan iki servo açısına eşlenir, kol ucunun uzaydaki gerçek konumu hesaba katılmaz (bkz. Alternatif Çözümler — ters kinematik).
Gerekli Malzemeler
- Arduino Uno
- 2 Eksenli Joystick Modülü
- 3x SG90 Servo
- Robot Kol Kaide/Kiti
- Breadboard
Gerekli Kütüphaneler
Servo — Arduino IDE ile birlikte gelir, ekstra kurulum gerekmez.
Pin Bağlantıları
| Bileşen Pini | Bağlantı |
|---|---|
| Joystick VRx | A0 |
| Joystick VRy | A1 |
| Joystick SW (buton) | D2 |
| Omuz Servo | D9 |
| Dirsek Servo | D10 |
| Tutucu Servo | D11 |

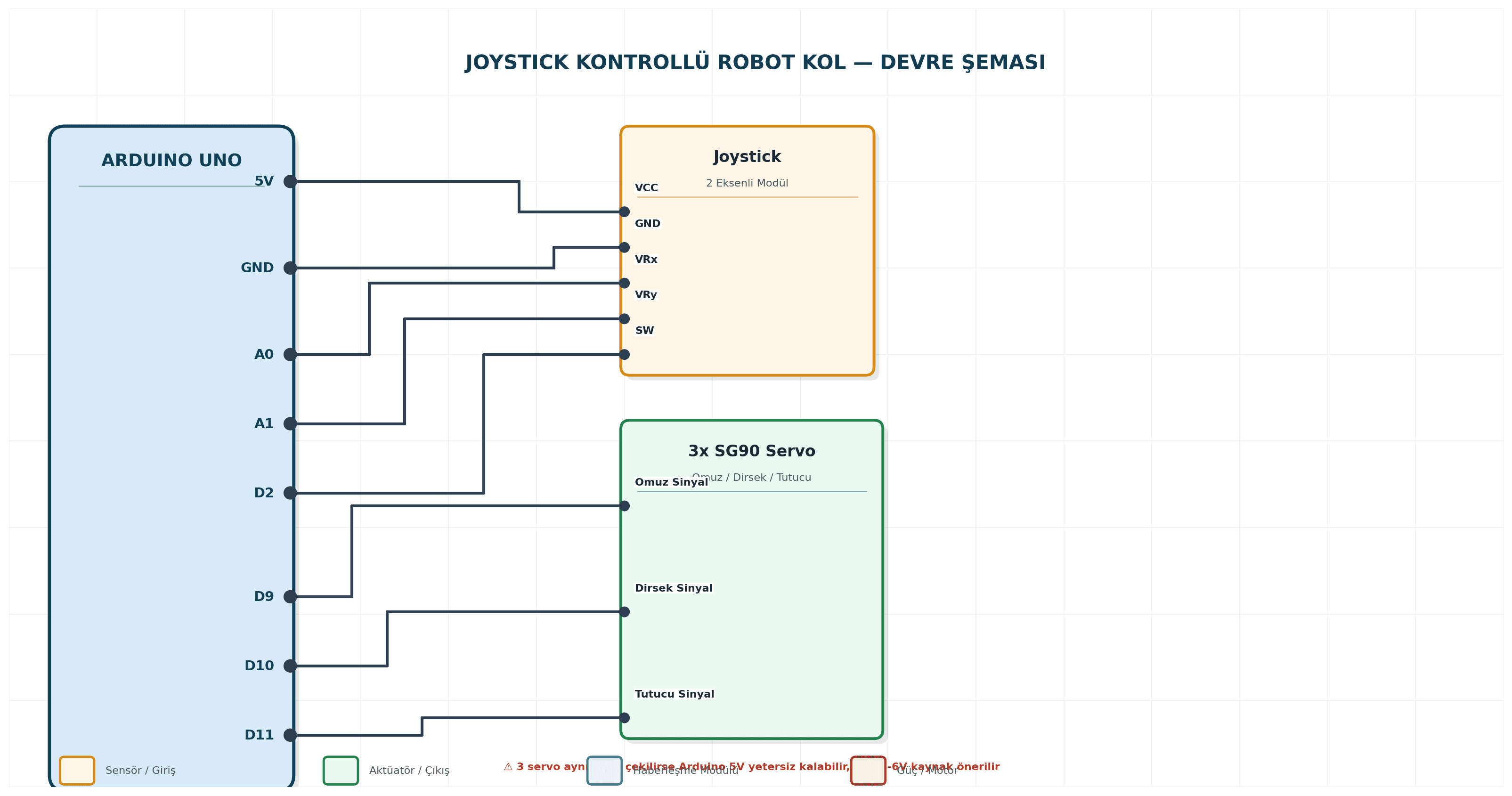

Devre Şeması
Arduino Kodu
| 1 | #include <Servo.h> |
| 2 | Servo omuz, dirsek, tutucu; |
| 3 | const int vrx=A0, vry=A1, sw=2; |
| 4 | |
| 5 | void setup(){ |
| 6 | omuz.attach(9); dirsek.attach(10); tutucu.attach(11); |
| 7 | pinMode(sw, INPUT_PULLUP); |
| 8 | omuz.write(90); dirsek.write(90); tutucu.write(0); |
| 9 | } |
| 10 | |
| 11 | void loop(){ |
| 12 | int x = analogRead(vrx); |
| 13 | int y = analogRead(vry); |
| 14 | bool butonBasili = digitalRead(sw) == LOW; |
| 15 | |
| 16 | int omuzAcisi = map(x, 0, 1023, 0, 180); |
| 17 | int dirsekAcisi = map(y, 0, 1023, 0, 180); |
| 18 | |
| 19 | omuz.write(omuzAcisi); |
| 20 | dirsek.write(dirsekAcisi); |
| 21 | tutucu.write(butonBasili ? 90 : 0); |
| 22 | |
| 23 | delay(20); |
| 24 | } |
Çalışma Açıklaması
3 servo birden Arduino 5V'undan beslenirse akım yetersiz kalabilir, servolar titreyebilir; ayrı 5V/6V güç kaynağı (ortak GND ile) önerilir. Robot kolun mekanik yapısı ayrıca temin edilmeli veya 3D yazdırılmalıdır.
Test Bilgisi
Devreyi kurun, kodu yükleyin. Joystick'i x/y yönlerinde hareket ettirip omuz ve dirsek servolarının buna orantılı döndüğünü gözlemleyin. Joystick butonuna basınca tutucu servonun kapandığını doğrulayın.
Olası Sorunlar ve Çözümleri
Servolar titriyorsa: 3 servonun aynı anda çektiği akımın Arduino 5V'unu zorladığından şüphelenin, ayrı güç kaynağı kullanın. Hareketler ters yönde oluyorsa: map() fonksiyonundaki min/max değerlerini (0,1023,0,180) ters çevirerek yön düzeltilebilir. Tutucu servo tam kapanmıyorsa: tutucu.write() değerlerini (0-90 aralığı) mekanik yapınıza göre kalibre edin. Kol zamanla (10-15 dakika sonra) yavaş yavaş hedefine gelmemeye başlıyorsa: bu ucuz SG90 klonlarında sık görülen bir dişli aşınması belirtisidir, servo ısınıp mekanik oyun (backlash) artar — metal dişlili bir servoya geçmek kalıcı çözümdür.
Alternatif Çözümler
3 eksenli basit kol yerine 4-5 servo ile daha gerçekçi bir insan koluna benzer hareket kabiliyeti eklenebilir. Joystick yerine önceden kaydedilmiş hareket dizileri (sequence/playback) ile otomatik tekrar eden hareketler programlanabilir. Ters kinematik (inverse kinematics) hesaplamalarıyla kolun ucunu belirli bir X-Y-Z koordinatına götürecek şekilde gelişmiş kontrol eklenebilir (ileri seviye matematik gerektirir).
