GPS Konum Takip Cihazı
Proje Amacı
NEO-6M GPS modülünden enlem/boylam okuyup Seri Monitör'de gösterir; modül NMEA formatında ham metin cümleleri gönderir, TinyGPS++ kütüphanesi bu cümleleri ayrıştırıp kullanılabilir sayılara çevirir.
Gerekli Malzemeler
- Arduino Uno
- NEO-6M GPS Modülü
- Breadboard
- Jumper kablolar
Gerekli Kütüphaneler
TinyGPSPlus (Mikal Hart) — Kütüphane Yöneticisi'nden kurulmalı. SoftwareSerial yerleşiktir.
Pin Bağlantıları
| Bileşen Pini | Bağlantı |
|---|---|
| GPS VCC | 5V |
| GPS GND | GND |
| GPS TX | D4 (RX) |
| GPS RX | D3 (TX) |

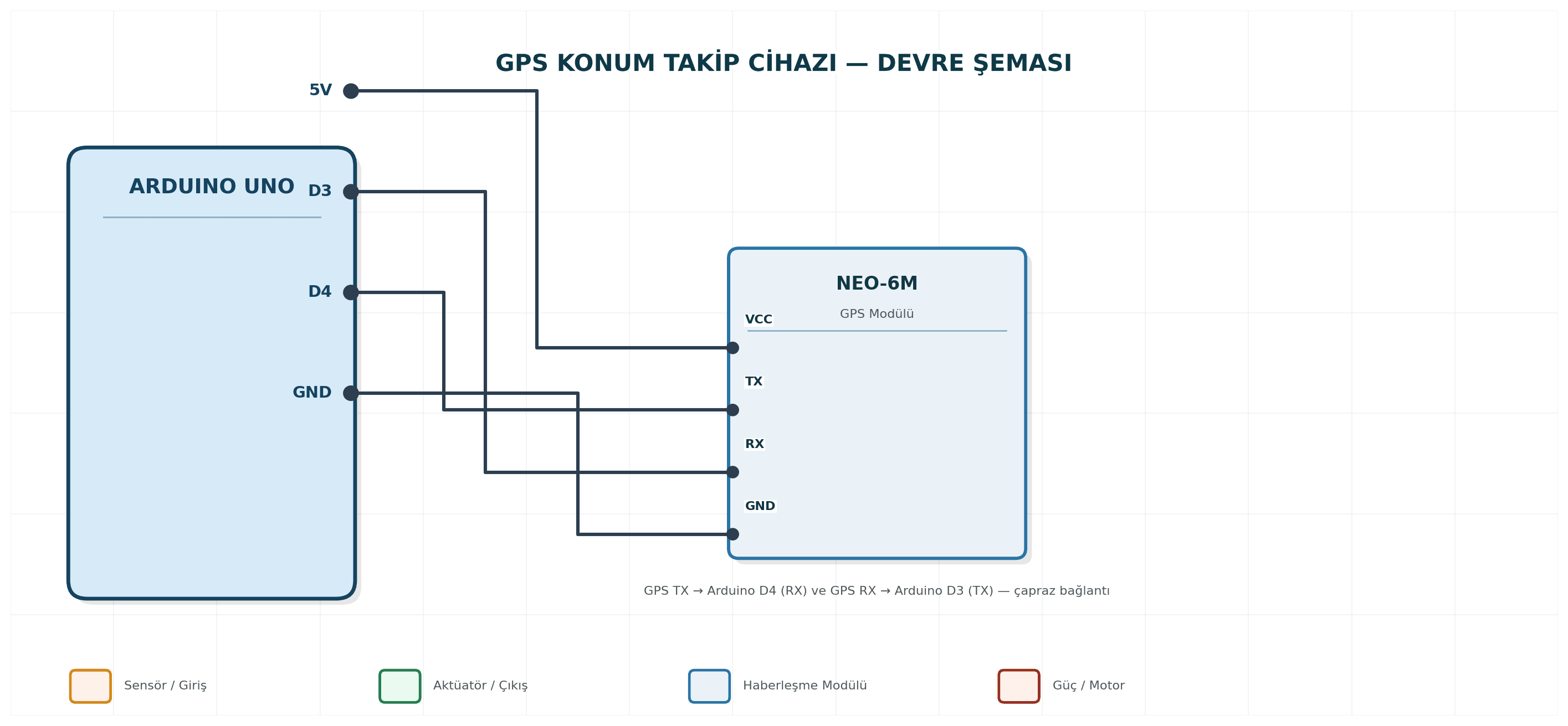

Devre Şeması
Arduino Kodu
| 1 | #include <SoftwareSerial.h> |
| 2 | #include <TinyGPS++.h> |
| 3 | SoftwareSerial gpsSerial(4, 3); |
| 4 | TinyGPSPlus gps; |
| 5 | |
| 6 | void setup(){ |
| 7 | Serial.begin(9600); |
| 8 | gpsSerial.begin(9600); |
| 9 | } |
| 10 | |
| 11 | void loop(){ |
| 12 | while(gpsSerial.available() > 0){ |
| 13 | if(gps.encode(gpsSerial.read())){ |
| 14 | if(gps.location.isValid()){ |
| 15 | Serial.print("Enlem: "); Serial.print(gps.location.lat(), 6); |
| 16 | Serial.print(" Boylam: "); Serial.println(gps.location.lng(), 6); |
| 17 | } else { |
| 18 | Serial.println("GPS sinyali aranıyor..."); |
| 19 | } |
| 20 | } |
| 21 | } |
| 22 | } |
Çalışma Açıklaması
GPS modülleri kapalı alanda/bina içinde genelde sinyal alamaz, ilk konum kilidi (fix) açık havada bile 30 saniye-birkaç dakika sürebilir. TinyGPS++ kütüphanesi Arduino IDE'ye önceden kurulmalı.
Test Bilgisi
TinyGPS++ kütüphanesini kurun. Devreyi kurun, kodu yükleyin, açık havada (gökyüzü görüşü olan bir yerde) birkaç dakika bekleyin; Seri Monitör'de enlem/boylam değerlerinin belirmesini gözlemleyin.
Olası Sorunlar ve Çözümleri
GPS hiç konum bulmuyorsa: modülün açık gökyüzü görüşü olan bir yerde olduğundan ve ilk kilit için birkaç dakika beklendiğinden emin olun — 'soğuk başlangıç' (cold start, modül fabrika ayarlarına döndüğünde veya günlerce kapalı kaldıktan sonra) 5 dakikaya kadar sürebilir, ilk denemede pes etmeyin. Enlem/boylam değerleri anlamsız çıkıyorsa: SoftwareSerial baud hızının modülün varsayılan hızıyla (genelde 9600) eşleştiğini kontrol edin. Veri hiç gelmiyorsa: TX-RX bağlantısının çapraz (GPS TX→Arduino RX) yapıldığını doğrulayın. gps.location.isValid() sürekli false dönüyor ama Seri Monitör'de NMEA benzeri karakterler görünüyorsa: SoftwareSerial'ın 9600'den yüksek baud hızlarında (bazı modüllerin 3D fix sonrası varsayılanı değişir) karakter kaybettiğini unutmayın, donanımsal Serial1 olan bir kart (Mega/Leonardo) bu sorunu tamamen ortadan kaldırır.
Alternatif Çözümler
TinyGPS++ yerine daha basit ancak daha az özellikli alternatif kütüphaneler de kullanılabilir. Konum verisi SD karta kaydedilerek (proje #18 ile birleştirilerek) bir rota kaydedici (tracker) yapılabilir. SIM800L GSM modülü eklenerek konum SMS ile uzaktan sorgulanabilir hale getirilebilir (ileri seviye, ESP32 önerilir).
