NTP Zaman Senkronizasyonlu Otomatik Eylem Planlayıcı
Proje Amacı
WiFi üzerinden NTP (Network Time Protocol) sunucusuyla gerçek dünya saatini senkronize edip, bu saate göre belirli zamanlarda (örn. her gün 07:00 ve 19:00) bir röleyi otomatik tetiklemeyi öğretir — harici bir RTC modülüne veya manuel saat girişine hiç gerek kalmadan. ESP32'nin WiFi bağlantısı sayesinde configTime() ile saniyeler içinde internetten doğru zamanı alıp dahili saatini senkronize edebilir. Arduino Uno'da aynı otomatiklik sağlanamaz: kartın NTP sunucusuna ulaşacak hiçbir ağ bağlantısı yoktur; zaman bilgisi için mutlaka harici bir pilli RTC modülü (DS3231 gibi) eklenip elle veya USB üzerinden bir kerelik saat ayarlanması gerekir, kendiliğinden senkronizasyon mümkün değildir.
Gerekli Malzemeler
- ESP32 DevKit V1 (38 pin)
- Röle modülü (5V, optokuplörlü)
- Breadboard
- Jumper kablolar
Gerekli Kütüphaneler
WiFi.h, time.h (ikisi de ESP32 core ile gelir, ek kurulum gerekmez).
Pin Bağlantıları
| Bileşen Pini | Bağlantı |
|---|---|
| Röle IN | GPIO4 |
| Röle VCC | 5V (VIN) |
| Röle GND | GND |

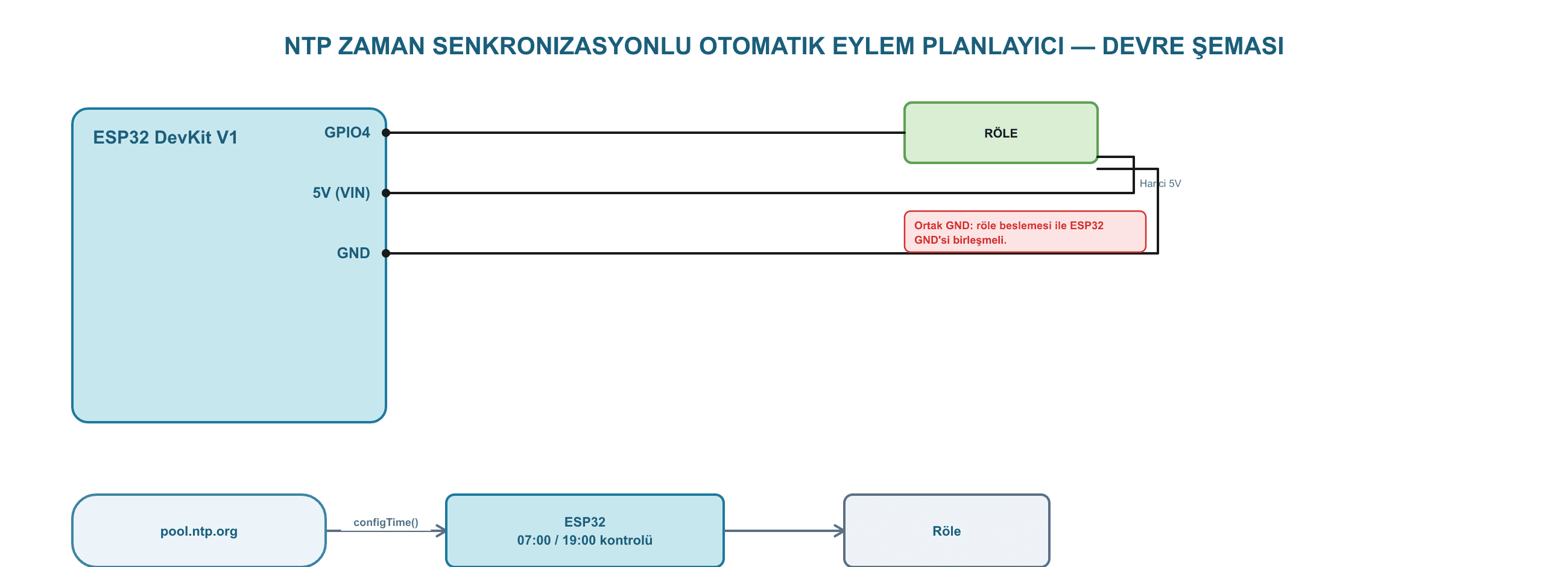

Devre Şeması
ESP32 Kodu
| 1 | #include <WiFi.h> |
| 2 | #include <time.h> |
| 3 | |
| 4 | const char* ssid = "WIFI_ADINIZ"; |
| 5 | const char* password = "WIFI_SIFRENIZ"; |
| 6 | const int ROLE = 4; |
| 7 | |
| 8 | const char* ntpSunucu = "pool.ntp.org"; |
| 9 | const long gmtOfsetSn = 3 * 3600; // Türkiye: UTC+3 |
| 10 | const int yazSaatiOfsetSn = 0; |
| 11 | |
| 12 | // Planlanmış eylemler: {saat, dakika, hedef durum} |
| 13 | struct Plan { int saat, dakika; bool durum; }; |
| 14 | Plan planlar[] = { |
| 15 | {7, 0, true}, // 07:00 -> röleyi AÇ |
| 16 | {19, 0, false}, // 19:00 -> röleyi KAPAT |
| 17 | }; |
| 18 | const int planSayisi = sizeof(planlar) / sizeof(planlar[0]); |
| 19 | int sonCalisanPlanIndex = -1; |
| 20 | int sonCalisanGun = -1; |
| 21 | |
| 22 | void setup() { |
| 23 | Serial.begin(115200); |
| 24 | pinMode(ROLE, OUTPUT); |
| 25 | digitalWrite(ROLE, LOW); |
| 26 | |
| 27 | WiFi.begin(ssid, password); |
| 28 | Serial.print("WiFi'ye bağlanıyor"); |
| 29 | while (WiFi.status() != WL_CONNECTED) { delay(400); Serial.print("."); } |
| 30 | Serial.println("\nBağlandı."); |
| 31 | |
| 32 | configTime(gmtOfsetSn, yazSaatiOfsetSn, ntpSunucu); |
| 33 | Serial.println("NTP zaman senkronizasyonu bekleniyor..."); |
| 34 | struct tm zamanBilgisi; |
| 35 | while (!getLocalTime(&zamanBilgisi)) { delay(500); Serial.print("."); } |
| 36 | Serial.println(&zamanBilgisi, "\nSenkronize edildi: %d.%m.%Y %H:%M:%S"); |
| 37 | } |
| 38 | |
| 39 | void loop() { |
| 40 | struct tm simdi; |
| 41 | if (getLocalTime(&simdi)) { |
| 42 | for (int i = 0; i < planSayisi; i++) { |
| 43 | bool zamanTuttu = (simdi.tm_hour == planlar[i].saat && simdi.tm_min == planlar[i].dakika); |
| 44 | // Aynı dakika içinde tekrar tetiklenmesini önlemek için gün+index kontrolü |
| 45 | if (zamanTuttu && !(sonCalisanPlanIndex == i && sonCalisanGun == simdi.tm_yday)) { |
| 46 | digitalWrite(ROLE, planlar[i].durum ? HIGH : LOW); |
| 47 | Serial.printf("Plan çalıştı: %02d:%02d -> röle %s\n", |
| 48 | planlar[i].saat, planlar[i].dakika, planlar[i].durum ? "AÇIK" : "KAPALI"); |
| 49 | sonCalisanPlanIndex = i; |
| 50 | sonCalisanGun = simdi.tm_yday; |
| 51 | } |
| 52 | } |
| 53 | } |
| 54 | delay(1000); // dakika hassasiyeti yeterli, saniyede bir kontrol kâfi |
| 55 | } |
Çalışma Açıklaması
getLocalTime() içindeki tm_year alanı 1900'den itibaren sayıldığı için gerçek yılı almak isterseniz +1900 eklenmelidir (bu projede kullanılmıyor ama ileride tarih bazlı planlama eklenirse dikkat edilmelidir). Aynı dakika içinde loop() birden fazla kez çalışıp röleyi tekrar tekrar tetiklememesi için sonCalisanPlanIndex ve sonCalisanGun değişkenleriyle 'bu plan bugün zaten çalıştı' kontrolü yapılmıştır — bu basit ama etkili bir tekrar-önleme (debounce) tekniğidir.
Test Bilgisi
Kodu yükleyip Seri Monitör'de doğru güncel saatin senkronize olduğunu doğrulayın. Testi hızlandırmak için planlar[] dizisindeki saatleri geçerli saatten 1-2 dakika sonrasına ayarlayıp yeniden yükleyin; belirtilen dakikada röle klik sesi çıkarıp LED/kontak durumu değişmeli, ardından ertesi gün aynı saatte tekrar tetiklenip tetiklenmediğini de kontrol ederek 'günde bir kez' mantığının doğru çalıştığını doğrulayın.
Olası Sorunlar ve Çözümleri
getLocalTime() sürekli false dönüp saat hiç senkronize olmuyorsa: kurumsal veya okul ağlarında NTP portu (UDP 123) engellenmiş olabilir, farklı bir ağda (örn. telefon hotspot'unda) test edin. Saat 3 saat kayıyorsa: gmtOfsetSn değerinin saniye cinsinden girildiğini unutmayın (3*3600, sadece '3' değil bu hesaplamayla doğru sonuç verir). Cihaz yeniden başlatıldığında plan tekrar tetikleniyorsa: sonCalisanGun değişkeni RTC memory'de tutulmadığı için bu normal bir sıfırlanmadır, kritik uygulamalarda bu değişkenler RTC_DATA_ATTR yapılmalıdır.
Alternatif Çözümler
Sabit kodlanmış planlar[] dizisi yerine, WiFiManager (proje #03) ile birlikte web arayüzünden plan ekleme/silme özelliği eklenerek kullanıcının kod yazmadan zamanlama yapabildiği bir ürün seviyesine çıkarılabilir. Hafta içi/hafta sonu için farklı planlar tanımlamak isteyenler simdi.tm_wday (0=Pazar) kontrolü ekleyebilir. NTP'ye ek olarak harici bir DS3231 RTC modülü eklenerek, WiFi kesintisi yaşansa bile pil yedekli RTC sayesinde doğru zamanın korunması sağlanabilir.
