FreeRTOS Dual-Core Görev Paylaşımlı Veri Toplama
Proje Amacı
xTaskCreatePinnedToCore() ile iki farklı sensör okuma görevini ESP32'nin iki fiziksel çekirdeğine (Core 0 ve Core 1) sabitleyerek tamamen paralel çalıştırmayı öğretir — biri yavaş ve bloklayıcı DHT22'yi okurken diğeri hızlı analog LDR okumaya kesintisiz devam eder, ikisi birbirini beklemez. ESP32, iki bağımsız Xtensa LX6 çekirdeğine sahiptir; Arduino sketch'i normalde sadece Core 1'de çalışır, Core 0 ise bilinçli olarak görev atanarak devreye alınabilir. Bu paralellik Arduino Uno'da kurulamaz: ATmega328P tek çekirdekli 8-bit bir mikrodenetleyicidir, ikinci bir çekirdeğe görev atamak donanımsal olarak mümkün değildir ve kart FreeRTOS gibi bir RTOS da çalıştıramaz.
Gerekli Malzemeler
- ESP32 DevKit V1 (38 pin)
- DHT22 sıcaklık/nem sensörü
- 10kΩ direnç (DHT22 pull-up)
- LDR (fotodirenç)
- 10kΩ direnç (LDR gerilim bölücü)
- Breadboard
- Jumper kablolar
Gerekli Kütüphaneler
DHT sensor library (Adafruit, >= 1.4.4) + Adafruit Unified Sensor. freertos/FreeRTOS.h ve freertos/task.h ESP32 core ile birlikte gelir, ayrı kurulum gerekmez.
Pin Bağlantıları
| Bileşen Pini | Bağlantı |
|---|---|
| DHT22 VCC | 3V3 |
| DHT22 GND | GND |
| DHT22 DATA (10kΩ pull-up ile 3V3'e) | GPIO27 |
| LDR uç 1 | 3V3 |
| LDR uç 2 (10kΩ ile GND, ortak nokta ADC) | GPIO34Sadece giriş |

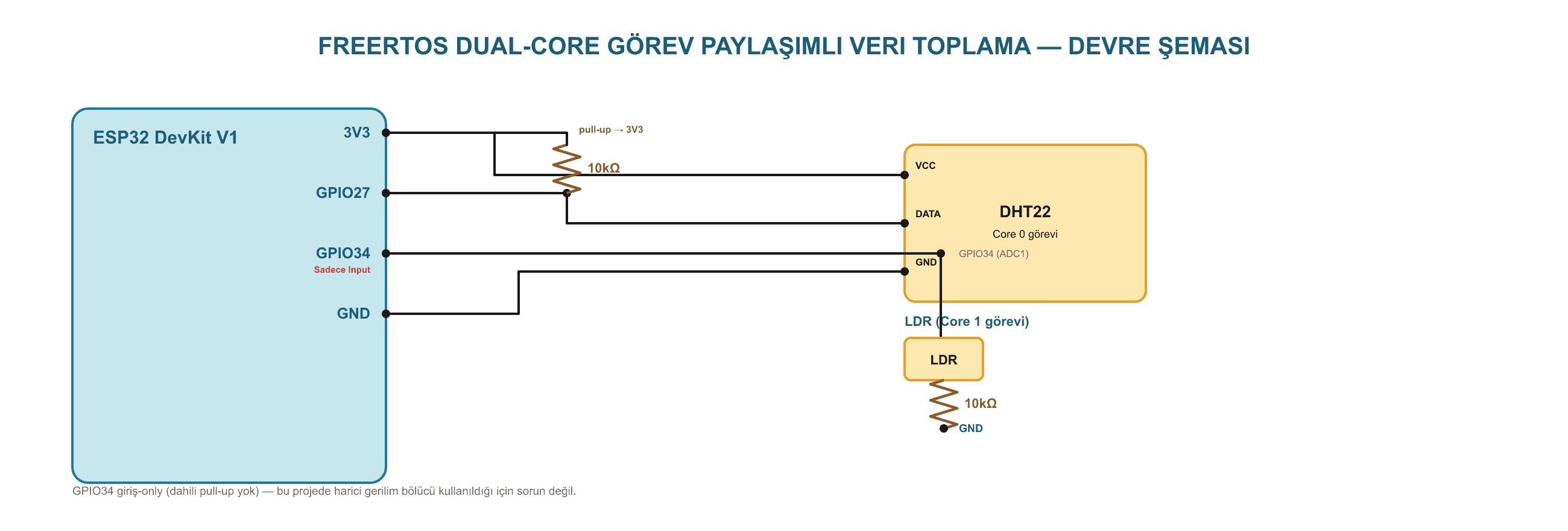

Devre Şeması
ESP32 Kodu
| 1 | #include <DHT.h> |
| 2 | |
| 3 | #define DHTPIN 27 |
| 4 | #define DHTTYPE DHT22 |
| 5 | #define LDRPIN 34 // ADC1, giriş-only — WiFi aktifken bile güvenilir analog okuma |
| 6 | |
| 7 | DHT dht(DHTPIN, DHTTYPE); |
| 8 | |
| 9 | volatile float sonSicaklik = 0, sonNem = 0; |
| 10 | volatile int sonIsik = 0; |
| 11 | |
| 12 | // Core 0'da çalışacak görev: yavaş/bloklayıcı DHT22 okuma |
| 13 | void dhtGorevi(void* parametre) { |
| 14 | for (;;) { |
| 15 | float s = dht.readTemperature(); |
| 16 | float n = dht.readHumidity(); |
| 17 | if (!isnan(s) && !isnan(n)) { |
| 18 | sonSicaklik = s; |
| 19 | sonNem = n; |
| 20 | } |
| 21 | vTaskDelay(pdMS_TO_TICKS(2000)); // DHT22 zaten 2sn'den sık okunamaz |
| 22 | } |
| 23 | } |
| 24 | |
| 25 | // Core 1'de (varsayılan Arduino çekirdeği) çalışacak görev: hızlı analog okuma |
| 26 | void ldrGorevi(void* parametre) { |
| 27 | for (;;) { |
| 28 | sonIsik = analogRead(LDRPIN); |
| 29 | vTaskDelay(pdMS_TO_TICKS(50)); // 20 Hz — DHT22'den çok daha hızlı, birbirini beklemez |
| 30 | } |
| 31 | } |
| 32 | |
| 33 | void setup() { |
| 34 | Serial.begin(115200); |
| 35 | dht.begin(); |
| 36 | |
| 37 | xTaskCreatePinnedToCore( |
| 38 | dhtGorevi, "DHT_Gorevi", 4096, NULL, 1, NULL, 0 // 0 = Core 0'a sabitle |
| 39 | ); |
| 40 | xTaskCreatePinnedToCore( |
| 41 | ldrGorevi, "LDR_Gorevi", 2048, NULL, 1, NULL, 1 // 1 = Core 1'e sabitle |
| 42 | ); |
| 43 | } |
| 44 | |
| 45 | void loop() { |
| 46 | // Ana döngü sadece son değerleri raporlar, sensör okuma işini bloklamaz |
| 47 | Serial.printf("[Core %d rapor] Sıcaklık: %.1f°C Nem: %%%.1f Işık(ADC): %d\n", |
| 48 | xPortGetCoreID(), sonSicaklik, sonNem, sonIsik); |
| 49 | delay(1000); |
| 50 | } |
Çalışma Açıklaması
GPIO34 sadece giriş olarak çalışır (dahili pull-up/pull-down yoktur); bu projede harici 10kΩ gerilim bölücü kullanıldığı için bu bir sorun teşkil etmez. GPIO34, ADC1 kanalındadır — bu bilinçli bir tercihtir, çünkü ADC2 kanalındaki pinler (0,2,4,12-15,25-27) WiFi radyosu aktifken analogRead() için güvenilir sonuç vermez; bu proje WiFi kullanmasa da ileride kolayca eklenebilmesi için baştan ADC1 tercih edilmiştir.
Test Bilgisi
Kodu yükleyin, Seri Monitör'ü (115200 baud) açın. DHT22'yi elinizle ısıtırken aynı anda LDR'yi kapatıp açın; her iki değerin de birbirini beklemeden, kendi hızında (LDR ~20Hz, DHT22 ~0.5Hz) güncellendiğini gözlemleyin. Serial.printf içine xPortGetCoreID() ekleyerek DHT görevinin gerçekten Core 0'da, LDR görevinin Core 1'de çalıştığını doğrulayabilir, iki görevin birbirini yavaşlatmadığını gözle görebilirsiniz.
Olası Sorunlar ve Çözümleri
'Guru Meditation Error' veya kernel panik alıyorsanız: görev yığın boyutunu (xTaskCreatePinnedToCore çağrısındaki 4096/2048 değerleri) artırın, özellikle Serial.printf gibi fonksiyonlar beklenenden fazla stack kullanabilir. DHT22 sürekli NaN döndürüyorsa: 10kΩ pull-up direncinin gerçekten DATA hattında olduğundan ve kablonun 20cm'den kısa olduğundan emin olun. İki görev de aynı çekirdekte çalışıyor gibi görünüyorsa (performans kazancı gözlenmiyorsa): xTaskCreatePinnedToCore'un son parametresinin (0 ve 1) doğru girildiğinden emin olun, yanlışlıkla tskNO_AFFINITY (-1) girilmiş olabilir.
Alternatif Çözümler
Paylaşılan değişkenler (sonSicaklik, sonIsik) yerine daha güvenli bir yöntem olarak FreeRTOS queue (xQueueCreate) veya mutex (xSemaphoreCreateMutex) kullanılabilir — mevcut kod basitlik için volatile değişken kullanır, üretim ortamında veri yarışı (race condition) riskine karşı queue kullanımı önerilir. Üçüncü bir görev eklenerek WiFi/MQTT gönderimi de ayrı bir çekirdek görevine taşınabilir, böylece ağ gecikmesi sensör okumasını hiç etkilemez. Görevler arası senkronizasyon için xTaskNotify kullanılarak, LDR ani bir eşiği geçtiğinde DHT görevini 'hemen oku' diye tetikleyen olay tabanlı (event-driven) bir mimari kurulabilir.
