Bluetooth Kontrollü Araba
Proje Amacı
Telefondaki bir Bluetooth uygulamasından gelen tek karakterlik komutlarla (F/B/L/R/S) 2 tekerlekli bir robotu yönlendirir — HC-05'in 3.3V mantık seviyesi burada gerçek bir tuzak barındırır (bkz. Çalışma Açıklaması).
Gerekli Malzemeler
- Arduino Uno
- HC-05 Bluetooth Modülü
- L298N Motor Sürücü Kartı
- 2x DC Motor + Tekerlek
- Kaide/Şasi
- Pil Paketi
Gerekli Kütüphaneler
Gerekli ek kütüphane yok, SoftwareSerial Arduino IDE ile birlikte gelir.
Pin Bağlantıları
| Bileşen Pini | Bağlantı |
|---|---|
| HC-05 VCC | 5V |
| HC-05 GND | GND |
| HC-05 TXD | D10 (RX) |
| HC-05 RXD | D11 (TX, 1kΩ-2kΩ direnç bölücüyle) |
| L298N IN1 | D5 |
| L298N IN2 | D6 |
| L298N IN3 | D7 |
| L298N IN4 | D8 |
| L298N GND | GND |

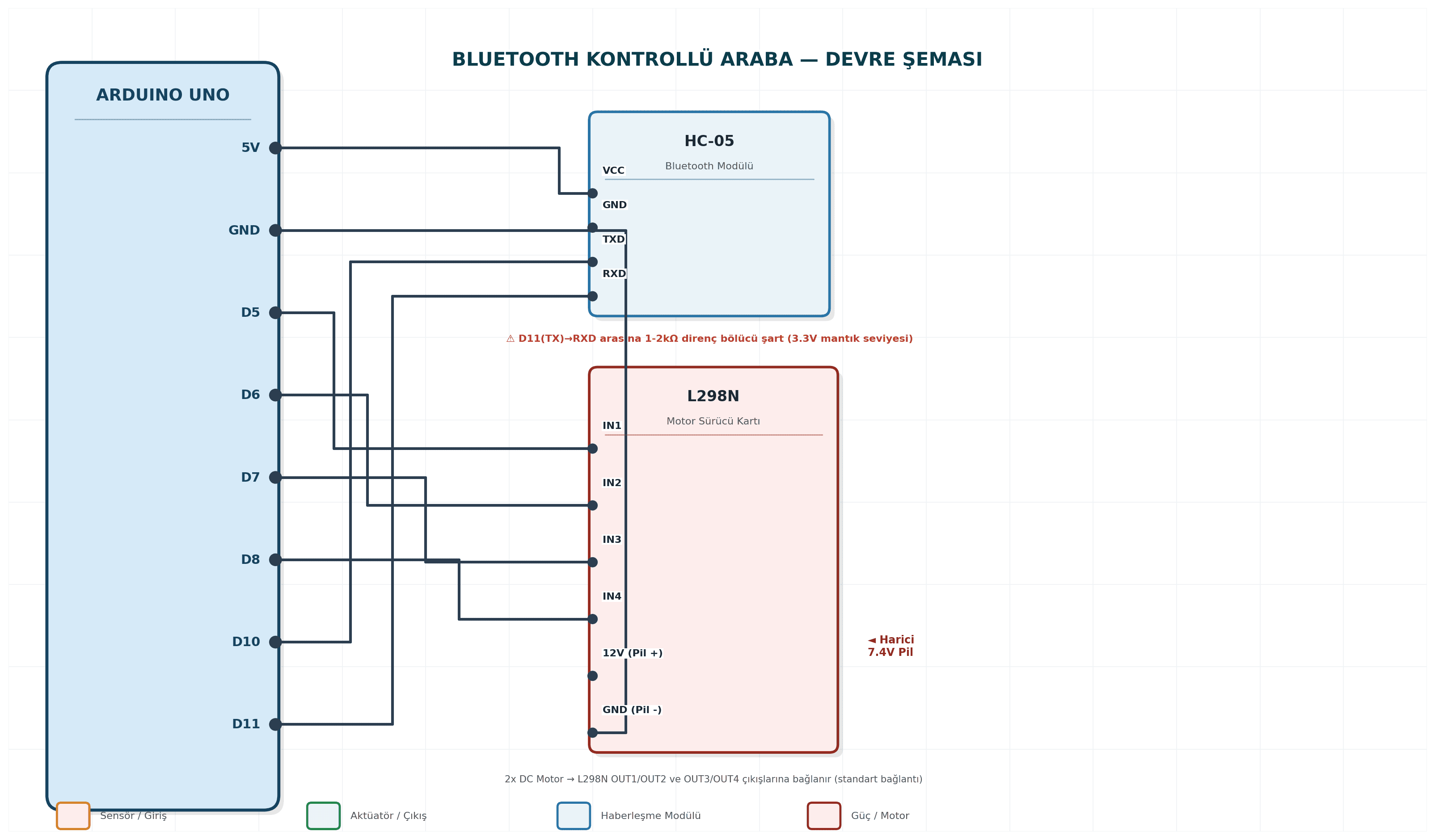

Devre Şeması
Arduino Kodu
| 1 | #include <SoftwareSerial.h> |
| 2 | SoftwareSerial BT(10, 11); |
| 3 | const int IN1=5, IN2=6, IN3=7, IN4=8; |
| 4 | |
| 5 | void setup() { |
| 6 | pinMode(IN1,OUTPUT); pinMode(IN2,OUTPUT); |
| 7 | pinMode(IN3,OUTPUT); pinMode(IN4,OUTPUT); |
| 8 | BT.begin(9600); |
| 9 | } |
| 10 | |
| 11 | void dur(){ digitalWrite(IN1,LOW);digitalWrite(IN2,LOW);digitalWrite(IN3,LOW);digitalWrite(IN4,LOW); } |
| 12 | void ileri(){ digitalWrite(IN1,HIGH);digitalWrite(IN2,LOW);digitalWrite(IN3,HIGH);digitalWrite(IN4,LOW); } |
| 13 | void geri(){ digitalWrite(IN1,LOW);digitalWrite(IN2,HIGH);digitalWrite(IN3,LOW);digitalWrite(IN4,HIGH); } |
| 14 | void sag(){ digitalWrite(IN1,HIGH);digitalWrite(IN2,LOW);digitalWrite(IN3,LOW);digitalWrite(IN4,HIGH); } |
| 15 | void sol(){ digitalWrite(IN1,LOW);digitalWrite(IN2,HIGH);digitalWrite(IN3,HIGH);digitalWrite(IN4,LOW); } |
| 16 | |
| 17 | void loop() { |
| 18 | if (BT.available()) { |
| 19 | char c = BT.read(); |
| 20 | if (c=='F') ileri(); |
| 21 | else if (c=='B') geri(); |
| 22 | else if (c=='R') sag(); |
| 23 | else if (c=='L') sol(); |
| 24 | else if (c=='S') dur(); |
| 25 | } |
| 26 | } |
Çalışma Açıklaması
HC-05 RXD pini 3.3V mantık seviyesinde çalışır; Arduino'nun 5V TX çıkışı doğrudan bağlanırsa modül zamanla zarar görebilir, direnç bölücü (1kΩ-2kΩ) kullanılmalı. Motorlar için ayrı pil kaynağı kullanılmalı, Arduino'nun 5V'undan beslenmemeli.
Test Bilgisi
HC-05'i telefonunuzla eşleştirin (varsayılan şifre genelde 1234/0000). Bir Bluetooth kontrol uygulaması indirip F/B/L/R/S karakterlerini gönderin; aracın buna göre hareket ettiğini gözlemleyin.
Olası Sorunlar ve Çözümleri
Bluetooth eşleşmiyorsa: HC-05'in varsayılan şifresini (1234 veya 0000) doğru girdiğinizden emin olun, modülün LED'inin yanıp söndüğünü (eşleşme bekleme modu) kontrol edin. Komutlar gecikmeli/tutarsız çalışıyorsa: SoftwareSerial baud hızının hem kodda hem HC-05'in kendi ayarında aynı (genelde 9600) olduğunu doğrulayın. Araç sadece bir yöne dönüyorsa: L298N IN pinlerinden birinin yanlış bağlandığını kontrol edin. Arduino motorlar çalışırken kendiliğinden resetleniyorsa: motorlar ve Arduino aynı pil paketini paylaşıyor demektir, motor kalkış anındaki ani akım çekişi gerilimi düşürüp Arduino'yu resetler — bu L298N projelerinde HC-05'in 'rastgele' kopması olarak yanlış teşhis edilen, aslında saf güç dağıtım sorunudur; motorlara ayrı pil, Arduino'ya ayrı besleme (ortak GND ile) çözer.
Alternatif Çözümler
HC-05 yerine HC-06 (sadece slave modu, daha basit) veya ESP32'nin dahili Bluetooth'u kullanılabilir. Telefon uygulaması yerine fiziksel bir joystick/uzaktan kumanda ile kontrol edilebilir. L298N yerine daha kompakt TB6612FNG motor sürücü kullanılarak daha az akım kaybı sağlanabilir.
