Basit Osiloskop (Seri Plotter)
Proje Amacı
Bir analog pinden okunan gerilimi Arduino IDE'nin Seri Plotter aracıyla gerçek zamanlı grafiğe döker — gerçek bir osiloskopun yerini tutmaz ama bir sinyalin davranışını 100 TL'nin altında bir devreyle gözle görmenin en ucuz yoludur.
Gerekli Malzemeler
- Arduino Uno
- Potansiyometre (test sinyali için)
- Breadboard
- Jumper kablolar
Gerekli Kütüphaneler
Gerekli ek kütüphane yok, sadece Arduino IDE'nin yerleşik fonksiyonları kullanılıyor.
Pin Bağlantıları
| Bileşen Pini | Bağlantı |
|---|---|
| Potansiyometre uç-1 | 5V |
| Potansiyometre orta (sinyal) | A0 |
| Potansiyometre uç-2 | GND |

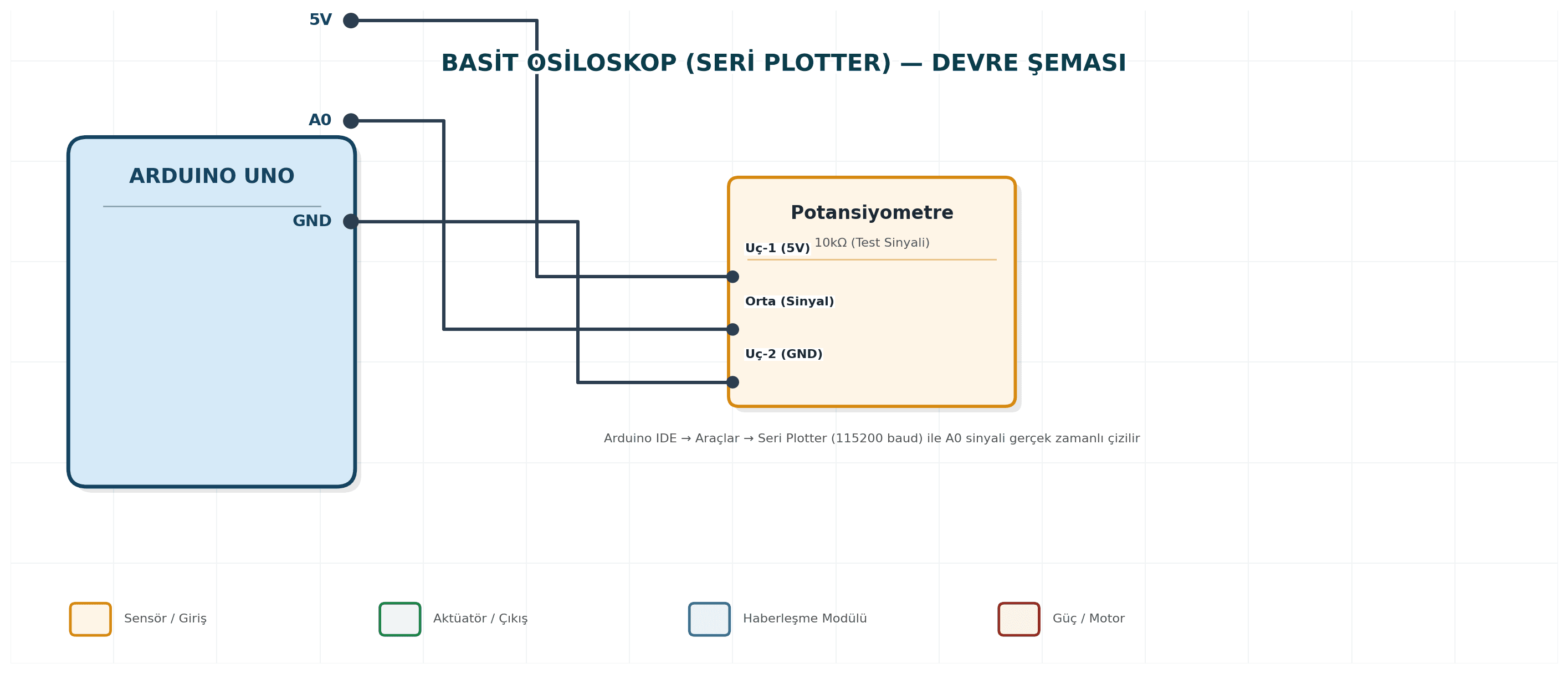

Devre Şeması
Arduino Kodu
| 1 | const int sinyalPin = A0; |
| 2 | |
| 3 | void setup(){ |
| 4 | Serial.begin(115200); |
| 5 | } |
| 6 | |
| 7 | void loop(){ |
| 8 | int deger = analogRead(sinyalPin); |
| 9 | float gerilim = deger * (5.0/1023.0); |
| 10 | Serial.println(gerilim); |
| 11 | delayMicroseconds(500); |
| 12 | } |
Çalışma Açıklaması
Arduino Uno'nun ADC'si saniyede yaklaşık 10.000 örnekleme yapabilir ama Seri Port darboğazı gerçek örnekleme hızını düşürür; bu basit versiyon düşük frekanslı sinyaller içindir. Gerçek bir osiloskopun yerini tutmaz, eğitim amaçlıdır.
Test Bilgisi
Devreyi kurun, kodu yükleyin. Arduino IDE'de Araçlar > Seri Plotter'ı açın (baud hızını 115200 seçin). Potansiyometreyi çevirin; gerilim dalga formunun gerçek zamanlı çizildiğini gözlemleyin.
Olası Sorunlar ve Çözümleri
Grafik düz bir çizgi gösteriyorsa: potansiyometrenin gerçekten çevrildiğinden ve A0 bağlantısının sağlam olduğundan emin olun. Seri Plotter açılmıyorsa: Araçlar menüsünden doğru portun seçildiğinden ve baud hızının (115200) kodla eşleştiğinden emin olun. Grafik çok gürültülü/dalgalıysa: ölçüm noktaları arasına küçük bir ortalama (moving average) filtresi eklenebilir.
Alternatif Çözümler
Potansiyometre yerine herhangi bir analog sensör (ses, ışık, sıcaklık) bağlanarak o sinyalin davranışı gözlemlenebilir. Daha gelişmiş bir versiyon için Processing veya Python (matplotlib) ile özel bir görselleştirme arayüzü yazılabilir.
