16x2 LCD I2C Sıcaklık Göstergesi
Proje Amacı
LM35'ten okunan sıcaklığı 16x2 I2C LCD ekranda gerçek zamanlı gösterir — I2C sayesinde LCD'nin normalde gerektirdiği 6 dijital pin yerine sadece 2 pin (SDA/SCL) yeterli olur.
Gerekli Malzemeler
- Arduino Uno
- LM35
- 16x2 I2C LCD
Gerekli Kütüphaneler
LiquidCrystal_I2C — Kütüphane Yöneticisi'nden kurulmalı (Frank de Brabander sürümü önerilir). Ayrıca Wire.h yerleşiktir.
Pin Bağlantıları
| Bileşen Pini | Bağlantı |
|---|---|
| LM35 +Vs | 5V |
| LM35 Vout | A0 |
| LM35 GND | GND |
| LCD VCC | 5V |
| LCD GND | GND |
| LCD SDA | A4 |
| LCD SCL | A5 |

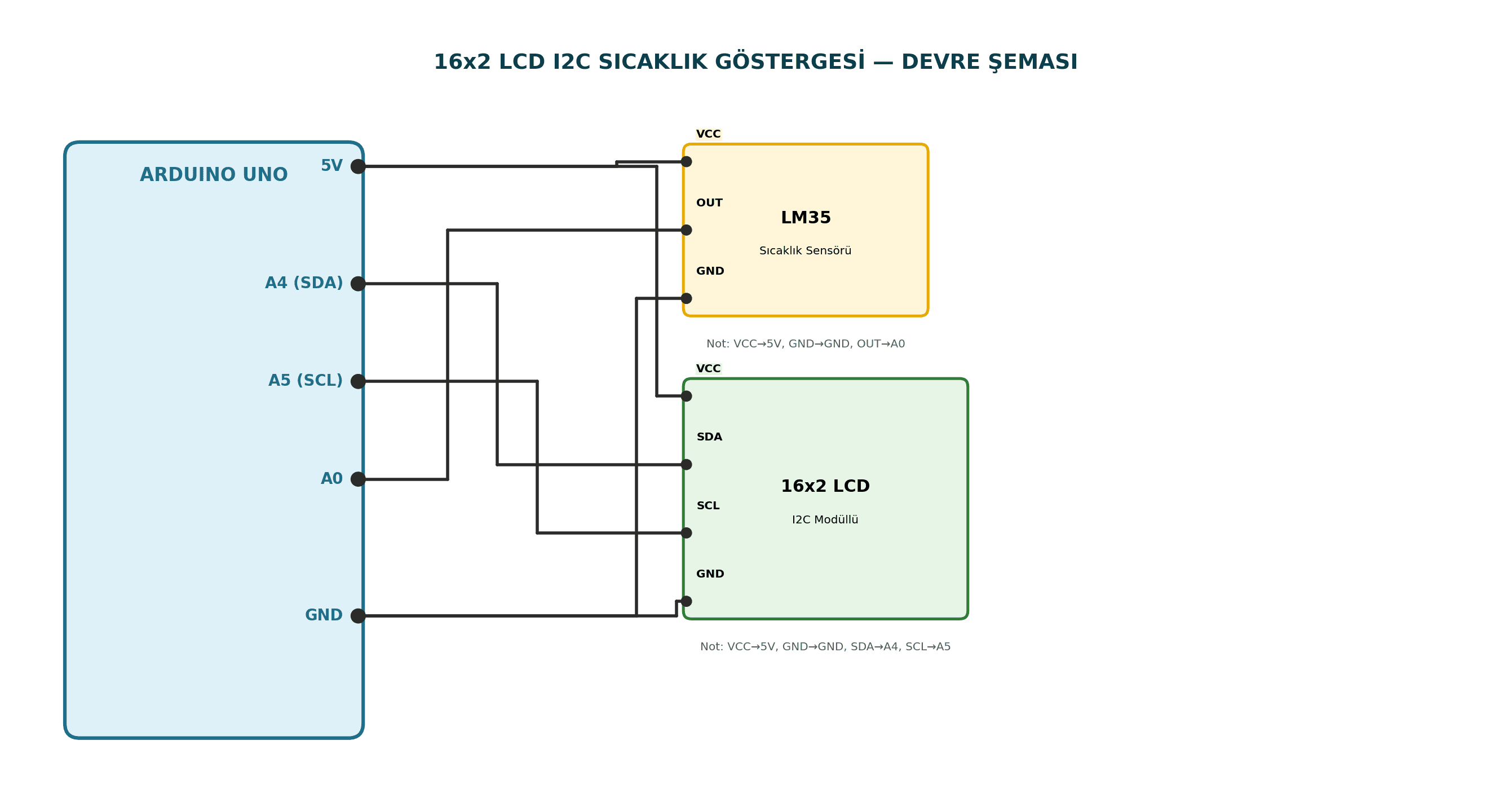

Devre Şeması
Arduino Kodu
| 1 | #include <Wire.h> |
| 2 | #include <LiquidCrystal_I2C.h> |
| 3 | LiquidCrystal_I2C lcd(0x27, 16, 2); |
| 4 | const int LM35=A0; |
| 5 | |
| 6 | void setup() { |
| 7 | lcd.init(); |
| 8 | lcd.backlight(); |
| 9 | lcd.setCursor(0, 0); |
| 10 | lcd.print("Sicaklik Olcer"); |
| 11 | delay(1500); |
| 12 | lcd.clear(); |
| 13 | } |
| 14 | |
| 15 | void loop() { |
| 16 | int raw = analogRead(LM35); |
| 17 | float tempC = (raw * (5.0 / 1023.0)) * 100.0; |
| 18 | |
| 19 | lcd.setCursor(0, 0); |
| 20 | lcd.print("Sicaklik: "); |
| 21 | lcd.setCursor(0, 1); |
| 22 | lcd.print(tempC, 1); |
| 23 | lcd.print(" C "); |
| 24 | |
| 25 | delay(500); |
| 26 | } |
Çalışma Açıklaması
I2C adresi modülden modüle değişebilir (0x27 çalışmazsa 0x3F deneyin). A4/A5 pinleri I2C'ye ayrılmıştır, başka amaçla kullanmayın.
Test Bilgisi
LiquidCrystal_I2C kütüphanesini Arduino IDE'ye kurun. Devreyi kurun, kodu yükleyin. LCD'de başlangıç mesajı, ardından anlık sıcaklık değeri görünmeli.
Olası Sorunlar ve Çözümleri
Ekran hiç yanmıyorsa: I2C adresini (0x27/0x3F) bir I2C tarayıcı (scanner) kodu ile kesin olarak tespit edin. Ekranda anlamsız karakterler görünüyorsa: LiquidCrystal_I2C kütüphanesinin doğru sürümünün kurulu olduğunu kontrol edin. Kontrast çok açık/koyu ise: modül üzerindeki küçük mavi potansiyometreyi ayarlayın.
Alternatif Çözümler
LM35 yerine DHT11/DHT22 kullanılarak ekranda hem sıcaklık hem nem gösterilebilir. 16x2 yerine 20x4 I2C LCD kullanılarak daha fazla bilgi (tarih, saat, çoklu sensör) aynı ekranda gösterilebilir. I2C LCD yerine OLED ekran (proje #30'daki gibi) kullanılarak daha yüksek kontrast ve daha küçük boyut elde edilebilir.
